  • 容积式椭圆齿轮流量计防爆外壳带显示款

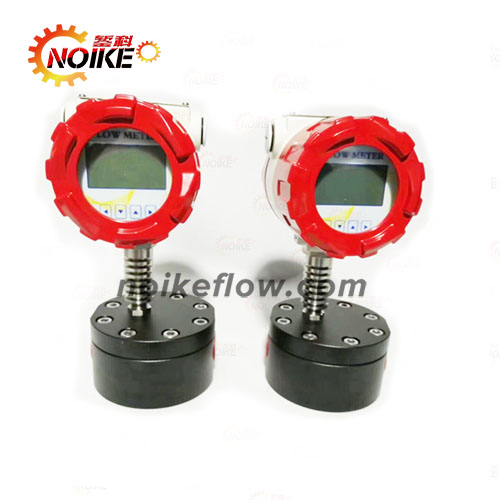

容积式椭圆齿轮流量计防爆外壳带显示款

容积式椭圆齿轮流量计防爆外壳带显示款

  • 品牌:上海錾科自动化公司
  • 型号:NKGF系列
  • 产品描述:什么是容积式椭圆齿轮流量计 容积式椭圆齿轮流量计又称定排量流量计,测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,椭圆齿轮每转一周所排比的被测介质量为半月...

什么是容积式椭圆齿轮流量计

容积式椭圆齿轮流量计又称定排量流量计,测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍,则通过椭圆齿轮流星计的体积流量Q为:Q=4nupsilon;0

式中:

nmdash;mdash;椭圆齿轮的旋转频率(转/秒);

upsilon;0mdash;mdash;半月形部分的容积(贝。).

这样,在椭圆齿轮流量计的半月形容积upsilon;0一定的条件下,只要测出椭圆齿轮的旋转速度n,便可知道被测介质的流量。

容积式椭圆齿轮流量计

容积式椭圆齿轮流量计防爆外壳带显示款

椭圆流量计流量信号(即椭圆齿轮的旋转速度n)的显示,有就地显示和远传显示两种。

就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后,直接与仪表面板上的指示针相连,并经过机械式计数器进行总量的显示。

远传显示主要是通过减速后的齿轮带动*磁铁旋转,使得弹簧继电器的触点以与*磁铁相同的旋转频率同步地闭合或断开,从而发出一个个电脉冲远传给另一显示仪表。

容积式椭圆齿轮流量计技术参数:

1、公称直径:DN10~DN200;

2、工况温度:-10℃~+200℃;

3、公称压力:0.6~10MPa;

4、介质粘度:0.3~2000mPa.s;

5、精度等级:0.2;0.5;

6、量 程 比:1:10;

7、壳体材质:铸铁;铸钢;不锈钢;

8、供电方式:内置3.6VDC锂电池(两年换一次);外供24VDC(可选);

9、输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供);QF或GF发信器;

10、防护等级:IP65 IP67;

11、防爆等级:ExiaⅡCT4、ExdⅡCT4;

12、表头显示:指针显示(单显示累计流量);液晶显示(累计流量和瞬时流量);

13、连接方式:双法兰式。

14、选附件:流量计过滤器

容积式椭圆齿轮流量计特点:

最小流量0.5ml/min

2)数控加工中心,切割精度可达0.001mm

3)标准精度为0.5%

4)稳定的脉冲输出,无显示

5)不锈钢材质和不锈钢材质可选

6)定量控制功能,应用工况范围广

7)高精度,高重复性,精度0.2%读数精度,精度0.1%;重复性0.03% 泄漏量非常小

8)材质:316不锈钢、铝等 脉冲输出

9)抗性能好 无需直管段,垂直或水平安装均可

10)具有量程大,精度高,使用和维修方便

容积式椭圆齿轮流量计应用领域:

一般适用于油类介质,适用介质粘度高,而且介质粘度越大,精度越高。如原油、柴油、汽油等,选用不同的制造材料,可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。

此内容仅供参考,具体请联系工作人员详询。
