  • 脉冲输出容积式双椭圆齿轮流量计

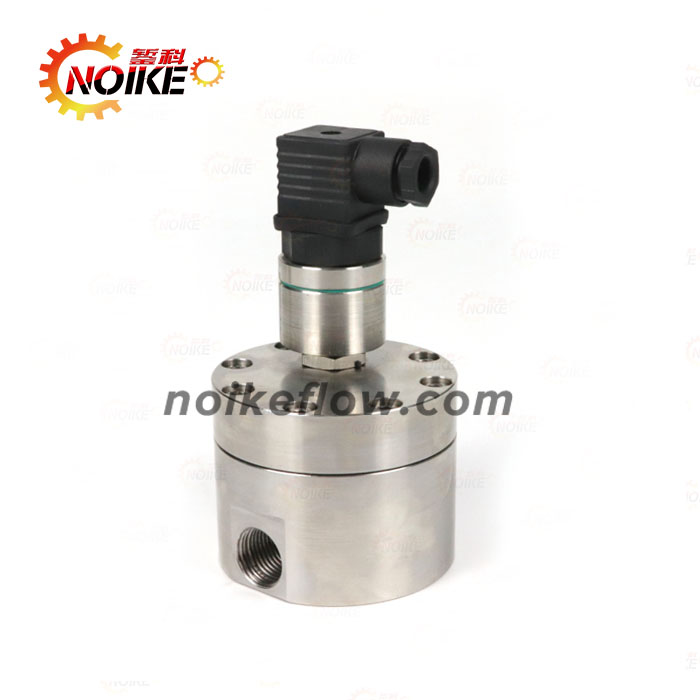

脉冲输出容积式双椭圆齿轮流量计

脉冲输出容积式双椭圆齿轮流量计

  • 品牌:上海錾科自动化公司
  • 型号:
  • 产品描述:NKGF 齿轮流量传感器内置双齿轮运转,通过高精度齿轮容积计算介质通过体积,达到微小流体介质测量。是一种新型的容积式流量传感器,用于精密的连续或间断的测量管道中液体的流...

NKGF 齿轮流量传感器内置双齿轮运转,通过高精度齿轮容积计算介质通过体积,达到微小流体介质测量。是一种新型的容积式流量传感器,用于精密的连续或间断的测量管道中液体的流量或瞬时流量。

椭圆齿轮流量计

脉冲输出容积式双椭圆齿轮流量计

椭圆齿轮流量NKGF系列

主要应用范围:

NKGF 齿轮流量传感器厂泛应用于各种行业的低流量精确测量,适用介质:添加剂燃料、水处理的浮选槽、腐蚀抑制剂、催化剂、乳化剂、油、油脂、香料、粘合剂、溶剂、油墨和杀虫剂等部分高粘度介质。应用行业包括汽车、航空、矿山、电力、化工、制药、食品、涂料、石油、环保、印刷等各行业。

特别适合于重油.聚乙烯醇.树脂等粘度较高介质的流量测量.(可测量粘度高达10000a.s 的流体)体积小,重量轻,运行时振动噪声小且运行稳定.还可用于测量小管径的微小流量的测量始动流量小,量程比宽,适合用于计量符合变动大的液体流量,计量精度不受压力和流量变化的影响,性能稳定,寿命长,流通能力大 。

——树脂、胶水测量

——液压油、润滑油、油脂测量燃料油测量油墨、沥青测量

——液氮、冷冻液、溶剂测量食用油、鱼油及食品灌装测量

——化工及防腐要求流体测量流体定量控制系统



椭​圆齿轮流量技术参数:

△测量范围:

测量范围:0.005~330L/min(支持定制量程)

△输出信号:脉冲,4-20mA,PNP/NPN

△测量精度:0.5%F.S

△重复性: 0.1%F.S

△供电:16~30VDC

△耐压:铝(150bar) 不锈钢(400bar)

PP(耐压 50bar)

△材质:壳体:铝,不锈钢,PP

显示:不锈钢

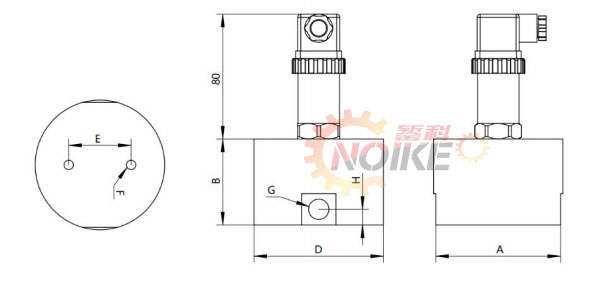

齿轮流量计尺寸图:

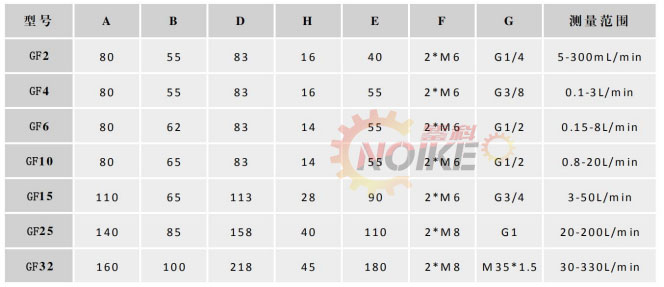

齿轮流量计技术参数

齿轮流量计技术参数

椭​圆齿轮流量安装要求

1.变送器现场安装位置应尽可能避开温度大、机械振动大、磁场干扰强、腐蚀性强的环境应选择易于维护维修的位置安装。

2.变送器一般应水平安装,必须用螺丝将传感器牢固安装在装配体上如果必须垂直安装则液体方向必须向上。液体应充满管

道,不得有气泡;

3. 在新的管道上安装传感器时,为避免管路中的杂质进入变送器,建议在变送器上游安装过滤器;

4.变送器的种类附件在安装时,基中心线应对准管道中心线,连接处的密封垫不可突入液体内;。

5.需要安装流量调节阀时,必须在传感器的下游侧安装;

6. 为了检修时不影响液体的正常传输,应在变送器的安装处安装旁通管路;

7.齿轮流量变送器附近的磁场和类似的干源可能会影响传感器采集信号,变送器与显示仪表之间的连接应采用带金属的屏蔽

电缆,传输电缆的屏蔽层在显示仪表端一点接地。
