正排量(PD)流量计是一种体积流量测量仪器,通过每转一圈通过精确的流体体积来测量流量。 PD流量计是精密仪器,其内部移动组件与通过流量计的流体量串联在一起被液压锁定。
结果是该仪表可以测量间歇流量,极低的流量以及几乎任何粘度的液体。 PD流量计在有流体运动时会立即移动,而在流体运动停止时会立即停止。
这种类型的测量不受液体的粘度,密度或管道中湍流的影响。所有不可压缩的流体将占据相同的体积,因此无需校正仪表的输出以补偿这些因素。
容积式流量计是一种流量计,它需要流体机械地置换流量计中的组件才能进行流量测量。正排量(PD)流量计通过将介质分成固定的计量体积(流体的有限增量或体积)来测量运动的流体或气体的体积流速。
一个基本的类比是将一个水桶保持在水龙头下方,将其填充到设定的高度,然后迅速用另一个水桶替换它,并确定水桶的填充速度(或”总”流量的水桶总数) 。通过适当的压力和温度补偿,可以精确确定质量流量。
这些设备包括一个阻碍介质流动的腔室和一个允许固定体积的通过的旋转或往复运动机构。通过腔室的包裹数量决定了介质的体积。
旋转或往复运动的速度决定了流速。容积式流量计有两种基本类型。纯传感器系统或换能器是类似开关的设备,可为处理器,控制器或数据采集系统提供电子输出。
正排量流量计的类型
1.往复或摆动活塞
机械地或磁性地操作每个活塞以向缸体填充流体,然后排出流体。每个冲程代表对流体的有限测量。
2.齿轮
齿轮流量计依赖于内部齿轮在流体通过时旋转。有各种类型的齿轮表,主要根据内部组件的形状命名

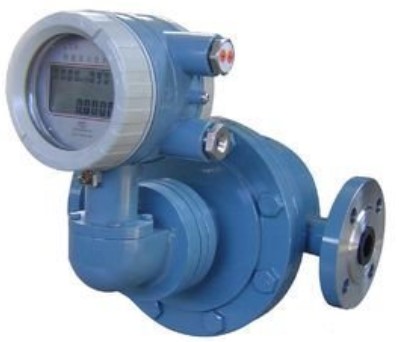

椭圆齿轮
每次旋转时,带有同步齿的两个旋转椭圆齿轮”挤压”一定量的液体通过仪表。对于椭圆齿轮流量计,两个椭圆齿轮或转子安装在气缸内。
当流体流过气缸时,流体的压力使转子旋转。随着流量增加,转子的转速也增加。
斜齿轮
斜齿轮流量计因其齿轮或转子的形状而得名。这些转子类似于螺旋形状,其是螺旋形结构。
当流体流过流量计时,它进入转子中的隔室,导致转子旋转。流量是根据转速计算的。
3.盘片
安装在球体上的圆盘因流体流动而绕轴”摆动”,每次旋转都代表有限量的流体传输。章动盘流量计的圆盘安装在圆柱形腔室的主轴上。
通过跟踪主轴的运动,流量计确定腔室捕获和排空流体的次数。该信息用于确定流速。
4.旋片
包含两个或多个叶片的旋转叶轮将叶片之间的空间分成离散的体积,并计算每次旋转(或叶片通过)。
5.隔膜
流体被吸入振动膜片的入口侧,然后排出到出口。对膜片的振动周期进行计数以确定流速。
什么是容积式流量计?就是上面这些内容了。
