齿轮流量计的结构与原理及特点和参数

时间: 2020年12月11日 20:19:00 点击:

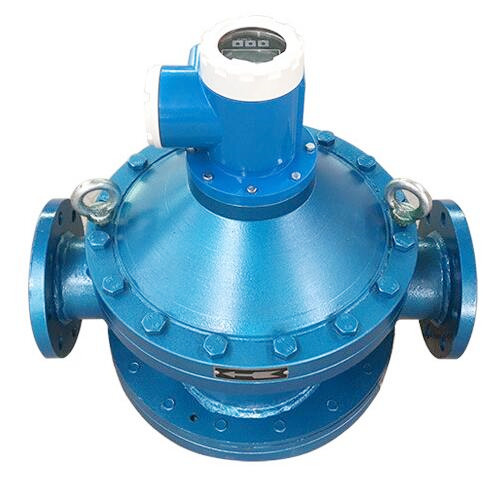

齿轮流量计结构

  椭圆齿轮流量计又称排量流量计,属于容积式流量计一种,在流量仪表中是精度较高的一类,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体,主要由计量室、密封机构和计数机构组成。

  1.   1、计量室:仪表躯壳由铸铁制成,它的内腔与盖板组成测量室。测量室内有两根不锈钢轴,一对椭圆齿轮就套在轴上,靠流量计进出口处的压力差推动而旋转,从而不断地把进口处的液体经新月形空腔计量后送到出口处,每旋转一周,累计出四倍新月型空间的体积。椭圆齿轮与测量室内壁的间隙很小,仅几十微米,以减少仪表的泄漏量。
  2.   2、密封机构:仪表的测量室是封闭的。小口径流量计采用永久性磁性密封机构:由隔板将主动永久磁铁、被动永久磁铁分开。该结构灵敏度高,密封可靠;大口径流量计采用聚四氟乙烯塑料作填料密封:通过调节螺母来改变弹簧的压缩量,使密封衬垫伸张,达到密封目的。该结构比较简单,调整方便。
  3.   3、计数机构:仪表的计数机构包括传统轮系、传动比调整机构和结算机构。一对椭圆齿轮旋转的总数、以及旋转的快慢经传动轮系变速后传递给结算机构的指针及字轮,即可知道通过管道中的液体总量和瞬时流量。传动比调整机构则用来调整修正仪表误差。椭圆齿轮流量计是在椭圆齿轮流量计数机构中安装上电脉冲发信器,即在椭圆齿轮流量计密封处的传动轴上安装了一块带有永久磁铁的圆盘,新型磁敏感集成传感器安装在计数器上。该传感器具有寿命长、抗干扰能力强、工作频率宽、无火花、不怕油污和灰尘、体积小、安装方便等优点,当磁铁接近于它的感应面达到动作距离时,即可无接触地产生可靠的检测信号。

齿轮流量计原理相关参数

  1.   1、测量精度较高:0.2级与0.5级;
  2.   2、机构简单、坚固、运行可靠;
  3.   3、特别适合于测量粘度较高的介质,而且对被测量液体粘度的变化不敏感;
  4.   4、安装容易。流量计前后不需直管段,即使流量计靠近阀门、弯管、缩管、扩大管,也无需加装直管段。
  5.   5、RLLC-a型铸铁椭圆齿轮流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量
  6.   6、RLLC-e型铸钢椭圆齿轮流量计,用于高压、低腐蚀性介质的计量
  7.   7、RLLC-b型广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合物等的计量
  8.   8、为了防止流量计的齿轮被杂质卡死,在流量计的上游必须安装过滤器

椭圆齿轮流量计的结构与原理

齿轮流量计的原理

  椭圆齿轮流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是密封 的 )作为一次排量的计算单位。当被测液体经管道进入流量计时,由于 进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空 腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘 积即为被测液体流量的总量。

齿轮流量计的特点

  1.   1.椭圆齿轮流量计的流量测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
  2.   2.椭圆齿轮流量计适用于适用于高粘度介质流量的测量,粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。
  3.   3.椭圆齿轮流量计计量精度高,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。
