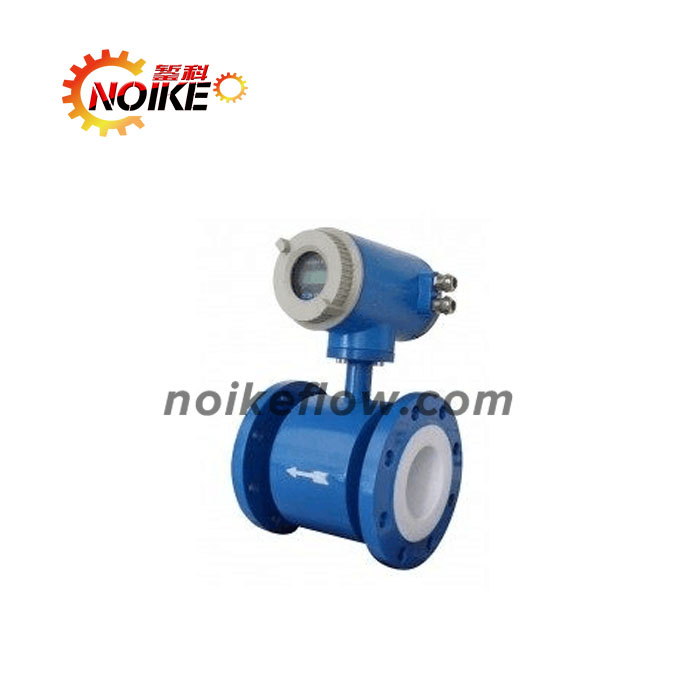

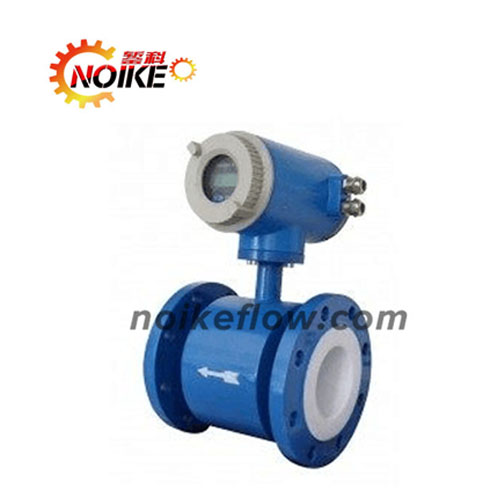

今天小编来为大家来讲讲防爆电磁流量计，希望可以对大家在选择防爆电磁流量计的时候有所帮助。
防爆电磁流量计的组成是传感器和转换器两部分。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5mu;S/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
防爆电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
在现场可根据用户实际需要在线修改量程。
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
具有自检与自论断功能。
小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）
内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）
红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）
1、防爆电磁流量计主要用于测量封闭du管道中的导电液zhi体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。
2、防爆电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
1、提高产品质量
2、降低企业的经营成本
3、解决节能环保
|
公称通径（mm） |
管道式：DN10～DN3000 |
|
|
插入式：DN200～DN3000 |
||
|
流动方向： |
正，反，净流量 |
|
|
量程比： |
150：1 |
|
|
重复性误差： |
测量值的±0.1% |
|
|
精度等级： |
管道式：0.5级，1.0级 |
|
|
被测介质温度： |
普通橡胶衬里：－20～＋60℃ |
|
|
高温橡胶衬里：－20～＋90℃ |
||
|
聚四氟乙稀衬里：－30～＋100℃ |
||
|
高温型四氟衬里：－20～＋180℃ |
||
|
额定工作压力： |
DN6－DN80：≤1.6MPa |
|
|
DN100－DN250：≤1.0MPa |
||
|
DN300－DN1200：≤0.6MPa |
||
|
流速范围： |
0.1－15m/s |
|
|
电导率范围： |
被测流体电导率ge;5mu;s/cm |
|
|
电流输出： |
负载电阻 |
0～10mA：0～1.5kOmega; |
|
4～20mA：0～750 kOmega; |
||
|
数字频率输出： |
输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极*大电流为250mA |
|
|
供电电源： |
AC220V、DC24V或3.6V电池 |
|
|
要求直管段长度 |
上游ge;5DN，下游ge;2DN |
|
|
连接方式： |
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 |
|
|
防爆等级： |
mdIIBT4 |
|
|
防护等级： |
IP65，特殊订制*高可达IP68 |
|
|
环境温度： |
－25～＋60℃ |
|
|
相对温度： |
5%～95% |
|
|
消耗总功率： |
小于20W |
|
|
型号 |
说明 |
|||||||||||||
|
SYTFLDE mdash; |
□ |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
-□ |
□ |
□ |
□ |
□ |
|
|
通径 |
|
|
|
|
|
|
|
|
|
|
|
|
|
10-2200mm |
|
组合 |
S |
一体型 |
||||||||||||
|
L |
分体型 |
|||||||||||||
|
电极材料 |
M |
不锈钢 |
||||||||||||
|
T |
Ti（钛） |
|||||||||||||
|
D |
Ta（钽） |
|||||||||||||
|
H |
哈氏合金 |
|||||||||||||
|
P |
Pt铂 |
|||||||||||||
|
N |
Ni镍 |
|||||||||||||
|
输出方式 |
0 |
无输出 |
||||||||||||
|
1 |
4-20mA/1-5KHz |
|||||||||||||
|
2 |
4-20mA |
|||||||||||||
|
衬里材料 |
X |
橡胶 |
||||||||||||
|
F |
聚四氟乙烯 |
|||||||||||||
|
P |
聚乙烯 |
|||||||||||||
|
J |
聚氨酯橡胶 |
|||||||||||||
|
就地显示 |
0 |
无就地显示 |
||||||||||||
|
1 |
就地显示 |
|||||||||||||
|
通讯方式 |
0 |
无通讯 |
||||||||||||
|
1 |
RS485 |
|||||||||||||
|
2 |
RS232 |
|||||||||||||
|
3 |
Mobdus |
|||||||||||||
|
4 |
Hart |
|||||||||||||
|
接地 |
0 |
无接地环 |
||||||||||||
|
1 |
有接地环 |
|||||||||||||
|
2 |
有接地电极 |
|||||||||||||
|
上限流量 |
（n） |
上限流量（量程）m3/h |
||||||||||||
|
工称压力 |
A |
0.6MPa |
||||||||||||
|
B |
1.0 MPa |
|||||||||||||
|
C |
1.6 MPa |
|||||||||||||
|
D |
2,5 MPa |
|||||||||||||
|
测量精度 |
1 |
0.2 |
||||||||||||
|
2 |
0.5 |
|||||||||||||
|
3 |
1 |
|||||||||||||
|
介质温度 |
L |
0-80度 |
||||||||||||
|
H |
0-150度 |
|||||||||||||
|
供电方 |
DC |
24V直流电源 |
||||||||||||
|
AC |
220V交流电源 |
|||||||||||||
|
材质 |
耐腐蚀性能 |
|
316L |
对于硝酸、室温下lt;5%的硫酸，沸腾的磷酸、碱溶液；在一定压力下的亚硫酸、海水、醋酸等介质有较强的耐腐蚀性。 |
|
哈氏合金HB |
耐沸点下一切浓度的盐酸、硫酸、氢氟酸有机酸等非氧化性酸、碱、非氯化性盐酸。 |
|
哈氏合金HC |
耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水 |
|
钛 |
能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀，不耐较纯的还原性酸（硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸和含有Fe、Cu离子的介质）时则腐蚀大为降低。 |
|
钽 |
具有优良的耐腐蚀性和玻璃很相似，除了氢氟酸、浓硫酸外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和175deg;C以下的硫酸）的腐蚀，在碱中不耐腐蚀。 |
|
公称通径(mm) |
可测量流量范围（m3/h） |
有效测量流量范围（m3/h） |
公称通径(mm) |
可测量流量范围（m3/h） |
有效测量流量范围（m3/h） |
|
4 |
0.0135～0.4522 |
0.0135～0.4522 |
250 |
8.8313～2119 |
52.9875～1766 |
|
6 |
0.0305～1.0173 |
0.0305～1.0173 |
300 |
12.717～3052 |
76.302～2543 |
|
8 |
0.0543～1.8086 |
0.0543～1.8086 |
350 |
17.31～4154 |
103.86～3461 |
|
10 |
0.0142～3.3912 |
0.0848～2.826 |
400 |
22.61～5425 |
135.65～4521 |
|
15 |
0.0318～7.6302 |
0.1908～6.3585 |
450 |
28.62～6867 |
171.68～5722 |
|
20 |
0.0566～13.5648 |
0.3392～11.304 |
500 |
35.33～8478 |
211.95～7065 |
|
25 |
0.0883～21.195 |
0.5298～17.6625 |
600 |
50.87～12208 |
305.2～10173 |
|
32 |
0.1447～34.7258 |
0.8682～29.9382 |
700 |
69.24～16616 |
415.4～13847 |
|
40 |
0.2261～54.2592 |
1.3565～45.216 |
800 |
90.44～21703 |
542.6～18086 |
|
50 |
0.3533～84.78 |
2.1195～70.65 |
900 |
114.46～27468 |
686.7～22890 |
|
65 |
0.5970～143.28 |
3.5819～119.39 |
1000 |
141.3～33912 |
847.8～28260 |
|
80 |
0.9044～217.03 |
5.4259～180.86 |
1200 |
203.5～48833 |
1221～40694 |
|
100 |
1.413 ～339.12 |
8.478～282.6 |
1400 |
277～66467 |
1662～55389 |
|
125 |
2.2079～529.87 |
13.2468～441.56 |
1600 |
361.8～86814 |
2171～72345 |
|
150 |
3.1793～763 |
19.0755～635.85 |
1800 |
457.9～109874 |
2747～91562 |
|
200 |
5.652～1356 |
33.912～1130.4 |
|
|
|
今天我们的这个防爆电磁流量计就到这里结束了，我们欢迎您随时联系咨询我们，我们收到之后会尽快回复您的。
