超声流量计和电磁流量计一样,因仪表流通通道未设置任何阻碍件,均属无阻碍流量计,是适于解决流量测量困难问题的一类流量计,特别在大口径流量测量方面有较突出的优点,它是发展迅速的一类流量计之一。
基于这个特点,超声波流量计也有它的特点和分类。比如防爆超声波流量计。
防爆超声流量计用于爆炸性环境液体流量测量,为防爆兼本安型。即转换器为防爆型,传感器为本质安全型。

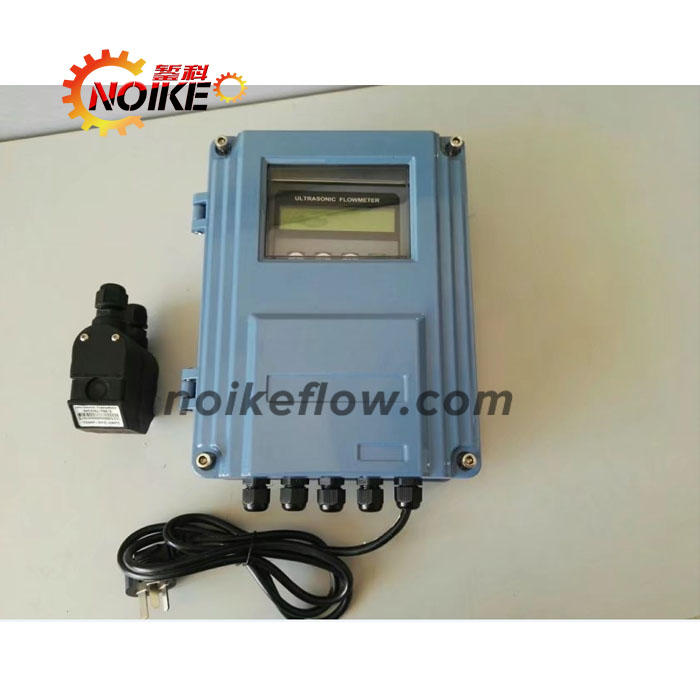

外夹式超声波流量计以”速度差法”为原理,测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术,使流量仪表更能适应工业现场的环境,计量更方便、经济、准确。
能够完成固定和移动测量。采用专用耦合剂(室温固化的硅橡胶或高温长链聚合油脂)安装,安装时不损坏管路。
产品可广泛应用于石油、化工、冶金、电力、给排水等领域。
超声波流量计
* 测量精度:优于1%
* 重 复 性:优于0.2%
* 测量周期:500ms (每秒2次,每个周期采集128组数据)
* 工作电源:220VAC/8~36VDC
* 流速范围:0.25~12m/s(流速分辨率0.001m/s)
* 显 示:2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等
* 操 作:4×4轻触键盘 (F4主机磁性4按键) 操作
* 信号输入:◇3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号
◇2路三线制PT100铂电阻
* 信号输出:◇1路隔离RS485输出
◇1路4-20mA或0-20mA输出
◇1路隔离OCT (脉冲宽度6~1000ms之间可编程,默认200ms)
◇1路继电器输出 (脉冲宽度200ms )
* 数据存储:选配内置数据存储器(SD卡) 可存储时间、瞬时流量、累积流量、信号状态等,通过专用软件可将数据导入计算机,便于统计与管理
* 通讯协议:MODBUS协议,M-BUS协议,FUJI扩展协议,并兼容国内其它厂家同类产品的通讯协议
* 其它功能:◇自动记忆前512天、前128个月、前10年正/负/净累积流量
◇自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加,可通过MODBUS协议读出
◇可编程批量(定量)控制器,故障自诊断功能
◇可通过E-mail传送来的代码文件实现软件升级
* 防护等级:传感器IP68,F4主机IP68,其余主机IP65
* 防爆等级:EXdⅡBT4 (TDS-100F2型)
