LC椭圆齿轮流量计接线图

时间:2020-12-04 08:12:31 点击:0

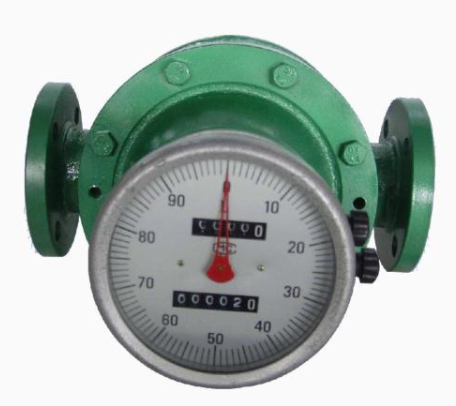

LC椭圆齿轮流量计是一种容积式测量仪表,主要由计量壳体、椭圆齿轮转子和传动部件组成,用于管道中液体流量连续或间断测量和控制的仪表。系直读累积式仪表,是计量流经管道内液体流量总和,椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构。

LC椭圆齿轮流量计接线图

主要技术参数

公称通径(mm)

8~250

准确度

0.2、0.5级

压力损失

0~1000mpas<80kpa

工作压力

1.6、2.5、4.0、6.3、10、16、25、42MPa

温度范围

-20℃~+300℃

介质粘度

0.1~1000mpas

环境条件

温度-30℃~+70℃ 湿度5%~95% 气压86kpa~106kpa

连接法兰

国标,另可按用户指定法兰标准制造

防爆等级

本安laII CT4,隔爆dII BT4



椭圆齿轮流量计接线

(LC—口N型、LC—口A型) 

1.

基本型LC-口型;

”24v+”(红色线)接DC24v

正端;”

电源负:(白色线)接DC24v

负端;

”脉冲”

(黄色线)接二次表脉冲输入端。

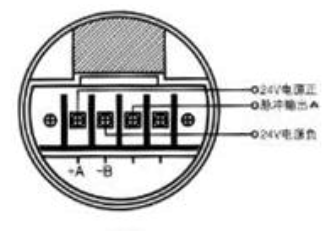

2. 防爆型LWGY—口N型,见图。

LC椭圆齿轮流量计接线图

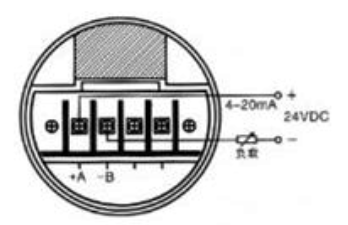

3. LC—口A型,见图

LC椭圆齿轮流量计接线图
