齿轮流量计常见故障

时间: 2020年12月03日 20:42:36 点击:

齿轮流量计方向

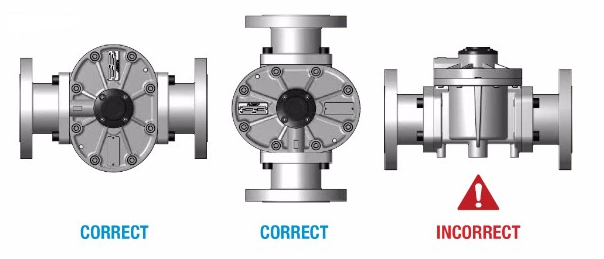

如果未按照正确的方向安装椭圆齿轮流量计,则会导致转子的重量压在止推轴承和测量室的地板上。错误的安装方向的短期影响将是精度的损失。长期影响范围从使用寿命缩短(对于非常小的电表)到对轴承,转子和测量室(对于最大的电表)的重大损坏。液体可以沿水平方向或垂直(向上)方向流动,但是在每种情况下,转子轴都必须位于水平面内。这是通过安装仪表使端子盖或一体式仪表显示屏面向水平方向来实现的,如下所示。

齿轮流量计常见故障

齿轮流量计的安装和故障排除1

流动的方向

脉冲型椭圆齿轮流量计是双向的,可以测量任一方向的流量,而不会区分实际的流量方向。

机械式椭圆齿轮流量计只能在一个方向上测量流量,该方向将显示在流量计的主体上。如果不遵守机械流量计的方向,将导致机械计数器反向运行。长时间反向操作可能会对机械计数器机构造成永久性损坏。

管道施工

为了避免损坏流量计,建议在设计/构造管道系统时考虑以下几点:

切勿在泵的吸入侧安装中型或大容量椭圆齿轮流量计。系统可以设计成在吸力(3/8英寸或更小的仪表)上安全,准确地操作小型椭圆齿轮流量计。

系统压力和温度必须保持在安全范围内。将椭圆齿轮流量计安装在流量控制或截止阀的上游。阀门提供的背压将有利于系统精度。

对于垂直安装,液体应从底部向上流动。这将确保流量计中充满液体,并防止空气滞留在流量计中。管道的设计应使流量计始终充满液体。流量计的入口和出口管道应高于所有周围管道。

齿轮流量计的安装和故障排除2

流量计周围的所有管道在与流量计连接的地方均应得到良好的支撑。这对于2英寸及更大的流量计尤为重要。

建议不要操作直接排放到大气中的流量计,因为这会影响精度。

如果您的流量计安装在两个截止阀之间,则有必要安装泄压阀或热力膨胀节,以防止温度变化引起的高压情况。提供旁路管线总是很重要的(见图5-5)。这样可以将流量计和过滤器与主生产线隔离。这样可以快速,轻松地清洁过滤器,以及轻松进行流量计的维护和修理。

齿轮流量计的安装和故障排除3

过滤和过滤

您必须确保液体清洁,并且100%不含异物,以正确保护椭圆齿轮流量计。固体颗粒可以通过多种来源存在于系统中:

粉尘沉淀在未密封的储罐上

磨损上游机械设备,例如泵或搅拌机

在新的或改装的设备上切割或焊接产生的大金属颗粒

您应该在椭圆齿轮流量计的入口侧安装过滤器或过滤器。

齿轮流量计常见故障

1/8“至3/8”(4 mm至8 mm)的小型椭圆齿轮流量计需要200目滤网。

1/2英寸至2英寸(15毫米至50毫米)的中型椭圆齿轮流量计需要100目筛网。

3英寸至4英寸(80毫米至100毫米)的大型椭圆齿轮流量计需要40目滤网。

Y型过滤器是最常见的选择,因为它是最轻,最小,最经济的。它还产生最小的压力损失。

消除空气

请务必注意,椭圆齿轮流量计无法区分液体和气体。液体中存在气泡或蒸汽会导致测量错误以及流量计损坏。

如果无法避免低粘度液体中的空气或蒸汽,建议使用除气滤网(AES)。 AES应该始终安装在椭圆齿轮流量计的上游。 AES能够捕获和排出最初充注系统时发现的大量空气。

对于高粘度液体(> 100cP),或需要从流中除去大量空气的应用,需要大容量AES。大型AES应立即安装在大容量空气分离罐的下游。空气分离罐为粘性液体提供必要的时间,使其在进入流量计之前释放出夹带的空气或蒸汽。

启动程序

损坏椭圆齿轮流量计的最常见原因是由于在安装,改装或长时间停机后使用了不正确的启动程序。这是因为新的或改装的管道通常充满大量的空气。

在管道完全清除异物之前,不得运行新安装的仪表。在新的或改装的管道中,最常见的异物是焊渣,磨屑,密封带/化合物或表面锈蚀。如果您的仪表已安装了旁路管线,则很容易将流量计与系统的其余部分隔离开来,以冲洗掉大部分管道。

如果您尚未在流量计周围安装旁路管线,最好的解决方案是在冲洗过程中用短管更换流量计。按照启动程序,在初始操作期间,建议定期检查流量计上的入口过滤器。
