齿轮流量计工作原理，机械式叶轮式涡轮式转轮齿轮流量计的结构和工作原理图

　　大家好，今天小编来为大家来讲讲齿轮流量计的工作原理演示及应用，希望可以帮助大家在使用齿轮流量计时有所帮助。

齿轮流量计的结构是怎么样的

　　齿轮流量计(又称排量流量计)，属于容积式流量计一种，在流量仪表中是精度较高的一类。齿轮流量计利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。齿轮流量计可以选用不同的材料(铸铁、铸钢、304不锈钢、316不锈钢)制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

齿轮流量计参数包括哪些

1. 　　1、测量精度较高：0.2级与0.5级;

2. 　　2、机构简单、坚固、运行可靠;

3. 　　3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感;

4. 　　4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。

5. 　　5、RLLC-a型铸铁齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量

6. 　　6、RLLC-e型铸钢齿轮流量计，用于高压、低腐蚀性介质的计量

7. 　　7、RLLC-b型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量

8. 　　8、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器

齿轮流量计常见的一些应用及使用行业

体积和流量测量；精确配料、混料；混料成分比例控制

系统监测；过程控制；开/闭环控制；连续定量控制

液压行业；汽车制造和相关行业；聚氨脂行业；制药行业；

钢铁工业；涂料工业等

VH系列： 涂料行业；印染行业；化工行业；石化行业；制药行业等。

齿轮流量计工作原理演示图展示

　　齿轮流量计的测量部分是由两个互相啮合的齿轮A和B以及轴、壳体等组成。齿轮与壳体之间形成测量室，如下图所示。

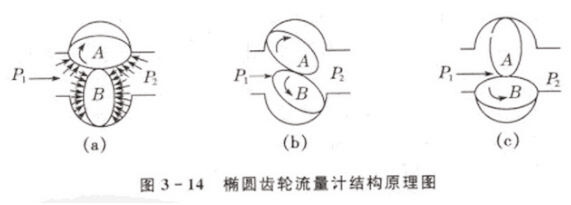

椭圆齿轮流量计工作原理图

　　当被测流体流经齿轮流量计时，由于要克服仪表阻力必然引起压力损失，从而在其人口和出口之间产生压力差。在此压力差的作用下，产生作用力矩使齿轮连续转动。

　　在图3一14(a)所示位置时，由于P1》P2，P1、P2共同作用产生的合力矩使A轮顺时针转动。而B轮上的合力矩为零，此时A轮带动B轮顺时针转动.A为主动轮.B为从动轮。在图3-14(b)所示中间位置时，A轮和B轮都为主动轮。在图3一14(c)所示位置时，A轮上的合力矩为零，而B轮上的合力矩最大.B轮逆时针转动，此时B为主动轮.A为从动轮。如此循环往复，将被测介质以齿轮与壳体之间的月牙形容积为单位，依次由进口排至出口。齿轮流量计旋转一周排出的被测介质体积量是月牙形容积的4倍。

叶轮式流量计工作原理是怎么样的

　　叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。

机械式流量计是怎么样的工作原理

　　机械式流量计工作原理和普通的流量计工作原理是一样的，这里我们就不做过多的重复解释了。

转轮流量计测量流量的原理是什么

　　转轮流量计的工作原理是被测液体流经传感器时，传感器的叶轮借助于流体的动能而旋转，此时叶轮装置中的磁路发生周期性的变化，检出、转换装置输出与流速成正比的脉冲信号，进而显示瞬时流量、累积流量，

椭圆齿轮流量计是怎么样的工作原理

　　当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图）。 流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。

叶轮式流量计的工作原理是如何的

　　叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。 典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。 一般机械式传动输出的水表准确度较低，误差约±2%，但结构简单，造价低，国内已批量生产，并标准化、通用化和系列化。

涡轮式流量计怎样的原理

　　涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。

　　今天我们的这个齿轮流量计的工作原理演示及应用就到这里结束了，还有问题的话，我们欢迎您随时联系咨询我们。
