流量计如何设置参数?以涡街流量计为例

时间: 2020年03月30日 14:43:16 点击:
4-20mA输出涡街流量计操作说明

       1.1接通电源

·1.2按“ +”键,出现“输入密码:XXXX”,然后按“ E”键,出现“输入密码:0000”,按“ +”键,第一个“ 0”更改为“ 2”,然后按Shift键“▲”,第三个“ 0”变为“ 1”,密码为“ 2010”。

       1.3按下“ E”键,进入参数设置模式。首先选择流量单位,先按下“ E”键,然后再按下“ +”键,选择所需的流量单位。选择完成后,按“ E”键确认。然后,按“ +”键,输入“算法选择”,按一次“ E”键,然后按“ +”键,如果要测量质量流量,请选择“常规质量流量”,如果要测量体积流量,选择“常规体积流量”。选择完成后,按“ E”键确认。同样,输入流量系数,满量程输出流量,密度设定,流量下限切除,累计量清除。

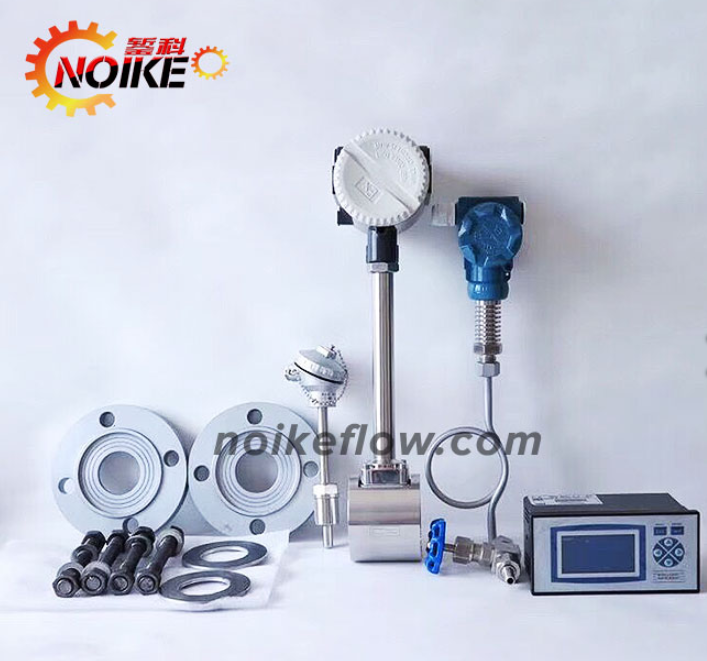

蒸汽涡街流量计带温压平衡
       注意:在设置参数的过程中,输入每个设置后,先按“ E”键,然后按“ +”键进行修改,修改后,按“ E”键进行确认。确认后,继续进行操作下一项。

       1.4完成上述步骤后,首先按“ S”键,界面出现“输入密码:XXXX”,然后按“ +”键。可以完全退出参数设置状态,恢复正常工作仪器的

       1.5小数点的出现:例如,设置流量计系数212.6,在“流量系数”界面上,按一次“ E”键,出现“ 0”,然后按“ +”键,将“ 0”更改到“ 2”,按Shift键“▲”,将第二个“ 0”更改为“ 1”,按照相同的方法将第三个“ 0”更改为“ 2”,然后按Shift键,反复按“ +”键,直到出现小数点。

       1.6“满量程输出流量”设置,直径和密度决定“数字满量程输出流量”的大小。 DN100为表格,如果密度为3,则取决于气体测量范围的条件,DN100标准测量范围:。然后在100-1000m³/ h的“满量程输出流量”上设置3t / h。 “满量程输出流量”表示20mA电流输出时的最大流量,因此,“数值满量程输出流量”大于标准测量范围的最大值,以防止实际流量超过标准介质流量。

如果满量程输出值流出厂设置不合适,则可以在现场进行调整。不影响测量精度。

       1.7下限切除流量设置。首先下限切除流量为“满量程输出流量”的百分比。如:“满刻度输出流量”设置为3t / h,“下限切除流量”设置为5%,即被切除的0.15吨/小时。
