流量计输出类型-3逻辑输出，Namur传感器（电流脉冲）
时间：2020-03-03 04:03:28
点击：0 次
流量计提供了输出脉冲类型，包括簧片开关，晶体管（NPN和PNP结），逻辑输出，Namur传感器（电流脉冲）和电磁线圈。
上篇文章已经体积了第一种簧片开关，今天将为大家提供逻辑输出的内容。
逻辑输出
逻辑输出是在预定电压电平之间切换（描述为逻辑0和逻辑1的条件）的输出。 最常见的逻辑输出设备是TTL和CMOS。 TTL被定义为逻辑0（低于0.4V的输出）和逻辑1（高于2.4V）。 通常，0为几mV，1为接近5V。 相对于内部电源电压（通常为3.3V或5V），将CMOS定义为在电源电压的33％以下时为0，在电源电压高于66％时为1。 实际上，CMOS输出实际上为0V时会有0输出，靠近内部电源的地方有1输出。
流量计TTL信号

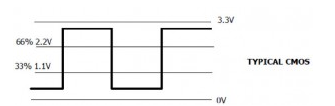

流量计：典型CMOS
那慕尔传感器（EN 60947-5-6）
那慕尔传感器是两线制传感器，提供恒定电压。 对于那慕尔传感器，随着流经流量计的流量变化，传感器的电阻也会发生变化。 通常，当目标通过传感器时，电流从2.1mA到1.2mA循环。 这些设备通常与危险区域的专业流量计一起使用，因为功耗非常低，并且可以轻松地远程监控电阻/电流的变化。 提供标准输出转换器。
