流量计输出类型-1晶体管(NPN和PNP)

时间: 2020-05-12 点击:
流量计提供了输出脉冲类型,包括簧片开关,晶体管(NPN和PNP结),逻辑输出,Namur传感器(电流脉冲)和电磁线圈。
上篇文章已经体积了第一种簧片开关,今天将为大家提供晶体管的内容。
晶体管
晶体管是简单的固态开关,通常在Open Collector中配置。这仅意味着您必须添加一些外部电路,例如为NPN或PNP配置的电阻负载。
a。 NPN。集电极开路NPN输出的配置类似于将流量计转换为0V电源的开关。它需要一个“上拉”电阻至正电压。然后说该晶体管在激活时会从外部电阻器“吸收”电流回到0V。优点是该电压可能不一定是如下所示的传感器电源电压,而是可以选择(在指定的限制范围内)以适合仪表网络的其余部分,例如: 24伏特电压,可以更安全地传输更长的距离。电阻的确切值并不严格,但必须选择足够大的电阻以限制所选电压下的电流(在指定极限内),但又要足够小以提供足够的电流来激活开关。典型的上拉电阻值在1K至50kOhm之间。
流量计NPN晶体管

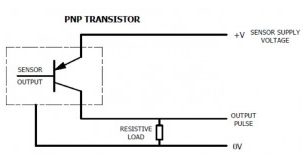

b。 PNP。集电极开路PNP输出是NPN对应物的镜像,提供到传感器电源电压的开关。它必须通过一个“下拉”电阻从外部连接至0V,然后称该输出开关​​为外部电阻“提供”电流。尽管在许多PLC中更受欢迎;实际上,由于PNP输出的电压范围是预定的,因此其输出灵活性不如NPN。典型的下拉电阻值也在1K至50kOhm之间。

流量计PNP晶体管
