楔形流量计有什么工作原理？
时间：2019-11-13 12:11:52
点击：0 次
楔形流量计优选地应用于难以计量的管线流体中，例如空气夹带的液体，特别是夹带的液体，高粘性液体或浆状液体，它们是磨料或纤维状的。

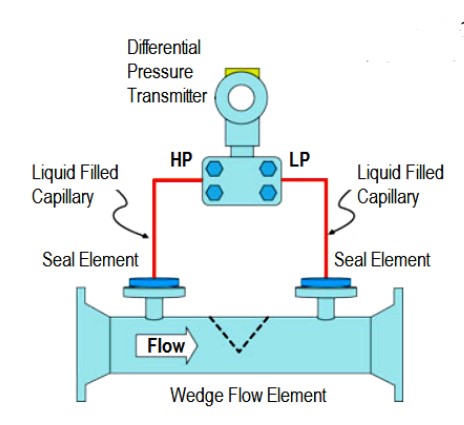

它也适用于清洁液体，气体/空气和蒸汽。它由测量管组成，测量管在流量元件的前面和后面都有压力孔，楔形限制器从顶部焊接到测量管中。
在楔子的前面（高压或动态压力侧）和楔子的后面（静态或低压侧）测量压力。通过确定这两个测量值之间的差（称为压差），可以计算出流体的体积流量，因为测量点的所有其他特征都是恒定的。
楔形流量计
由于楔形具有等腰三角形的轮廓，因此两侧的形状相同。因此，可以在两个方向上进行测量。
类似于节流孔板，管线流体被迫向下，但沿倾斜的”楔形”形状而不是尖锐的边缘被引导。压力开关位于楔形件的上游和下游，并且在所有情况下均配有密封传感器。
该设备产生的压差是楔形开口（H）和阀体直径的函数，” D”值如下图所示。
可压缩流量的计算相似，但必须考虑温度，绝热膨胀和可压缩性因素。
在楔形仪的限制下，固体和其他杂物很容易通过。限制器的固有坚固性可抵抗其测量边缘的损坏。
