明渠流量计是如何工作的?

时间: 2019-11-17 点击:
明渠流量计对流量测量路径中某些点向大气开放的液体进行流量测量。液体可以完全向大气开放,或者可以容纳在不充满液体的封闭管中,而仅在流量计本身的安装点向大气开放。
无论使用哪种类型的明渠流量测量技术,都必须将液位测量与速度测量结合使用,并且流量计算机必须使用明渠流量的配员方程来计算任何湿通道(管道,水流)的真实流量等)。
传统方法

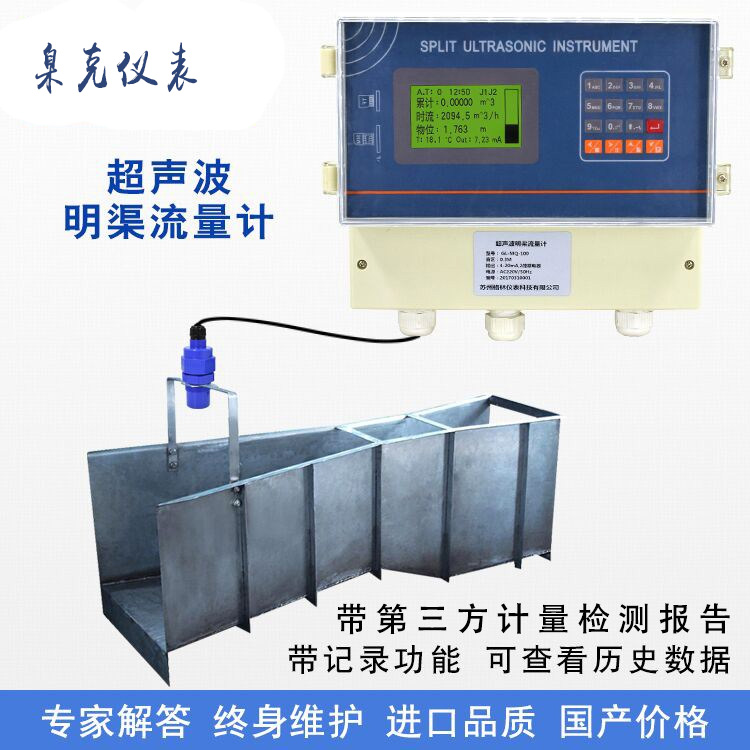

明渠流量计有几种类型,传统方法使用水槽或堰等主要设备。这些组件由主要设备,传感器和流量变送器组成。润湿的主设备限制了液体流。在流动条件下,这种限制导致流量计上游或内部的液位升高。当流量增加时,液位会升高。换能器安装在主设备上或主设备附近以感应液位。电子流量变送器使用来自传感器的信号来测量液位并确定液体流量。明渠的流量测量使用不同的几何形状,包括使通道更窄的水槽,将液体压在坝状障碍物上的堰和在液体从喷嘴释放之前限制液体流量的喷嘴。由于明渠流量计的适用性有限,因此结构材料通常仅限于针对这些应用的材料。尺寸范围从几英寸到几十英尺。购买较小的明渠流量计和现场建造较大的流量计(通常使用混凝土)通常较便宜。
传统的使用水槽和堰的明渠流量计的方法存在的问题
由于这些方法使用的是主要设备,因此沉积物,污垢和其他碎屑经常会积聚在这些设备的底部,从而使液位测量高度不准确,从而损害了总体流量测量的准确性。而且,这些主要设备的原始形状会随着时间的流逝而磨损,这进一步在整个流量测量系统中引入了误差。由于这些原因,这些设备已经过时。 SmartMeasurementTM不会提供这些类型的设备,原因很简单,因为市场上有更好的方法。
区域流速测量方法
有两种类型的面积速度(AV)方法用于测量明渠流量。两种类型都使用过境时间或多普勒超声技术。面积速度法通过将流面积乘以其平均速度来计算流速。这通常称为连续性方程,Q = AxV,其中Q为流量,Ax为流量的润湿面积乘以V,即流量的平均速度。
