如何用流量计测量溪水旁流中的流量?

时间:2019-10-16 04:10:32 点击:0
如何用流量计测量旁流中的流量。通常我们已经看到的水流测量是在下面的位置中:
在喉咙里
在会聚部分(随机位置)
在距离为2/3的会聚段中,会聚段的长度是从笛口沿水槽的纵轴测得的
在会聚区的2/3距离处,会聚壁的长度是从喉部测得的
烟道入口的上游
但是哪个是对的?他们可以吗?他们都不对吗?
请记住:
在自由流动条件下,短喉的水槽(例如Parshall)控制着产生曲线流的水槽区域中的水流。这样,只有一个测量点保持了液位与流量的关系。这一点在亚临界流向临界流加速的区域内。
因此,只有一个正确的位置可以测量Parshall槽中的液位/流量!这意味着上面列出的五个位置中的四个不正确!
Parshall水槽如何运作
Parshall槽的目的是以受控的方式将较慢的亚临界流加速为更快的临界/超临界流,以便存在独特的液位-流量关系。观察水槽的沙漏形状,可以很容易地看到流向咽喉的速度最快。从逻辑上讲,这意味着进入水槽的流量是较慢的亚临界流量。
Openchannelflow镀锌Parshall槽,带箭头指示流向
喉后的下游分流段可省去;因为在这里加速流在重新加入下游通道之前被减慢了速度。
测量点位置
因此,我们将Parshall的部分放置在必须进行测量的位置,但是该部分中唯一的真实测量点在哪里?为此,我们转向Parshall博士及其对水槽的开发。 Parshall博士确定流量应在从喉咙向后测量的会聚壁长度的2/3处测量。重要的是要注意,这个距离不只是从喉咙到背部的距离的2/3,而是侧壁长度的2/3。

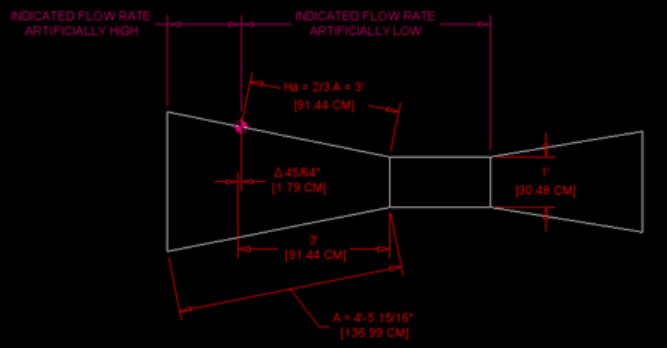

下图显示了从喉咙向后测量与沿侧壁进行测量之间的差异。对于12英寸的Parshall槽(如图所示),两次测量的45/64英寸之间存在差异。
12英寸Parshall槽的测量位置
尽管这似乎并不重要,但请记住,当水从水槽的入口流向喉部时,Parshall水槽中的水位会下降。在测量点上游获取读数将意味着指示的流速将高于实际流速。
确定了测量点Ha的正确位置后,问题就变成了:必须在侧壁上进行测量,还是在水槽的中心线下方。

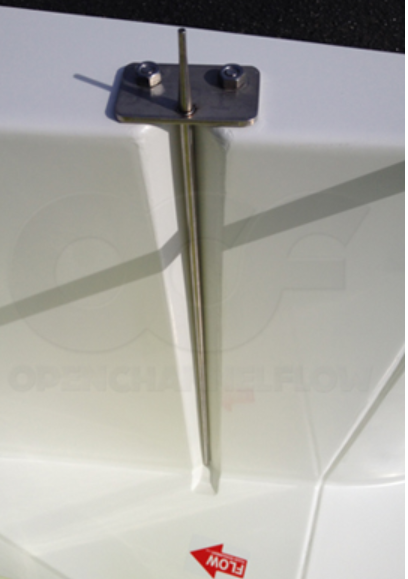

用打开通道流制造的Parshall槽中的测量点模制起泡器管
答案是:如果对流进入水槽的流量进行了适当的调节,则任一位置都很好(并且偏向侧面使其更易于接近流量计)。如果流动条件不是很好,那么水槽的中心线可能会给出更多有代表性的读数,但是这种陈述取决于湍流和与流动方向垂直的速度分布。请记住,中心线读数适用于小水槽的手动读数和超声波传感器。鼓泡器和压力传感器流量计通常需要将传感元件沿水槽壁放置,以进行维护和校准。而且,自然界中的静水井的进水口位于水槽壁上。
