质量流量计是由哪些部件组成的？
时间：2019-09-27 04:09:45
点击：0 次
质量流量计
1.科里奥利质量流量计
2.热质量流量计
1.差分头型流量计
A.餐盘

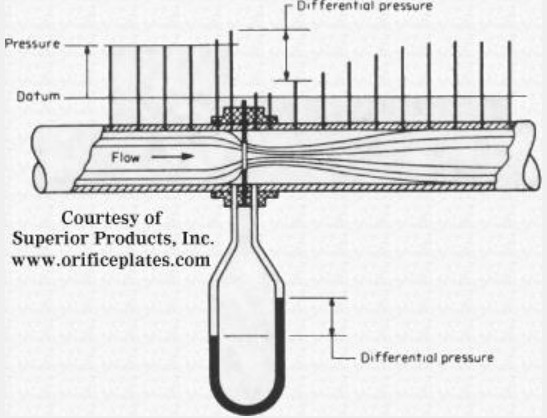

在受限流体流中，节流上游和下游之间存在压力差，这与流体速度的平方有关。
/Qalpha;radic;▲P
即
/Q =体积流量
/▲P =抽头之间的压差

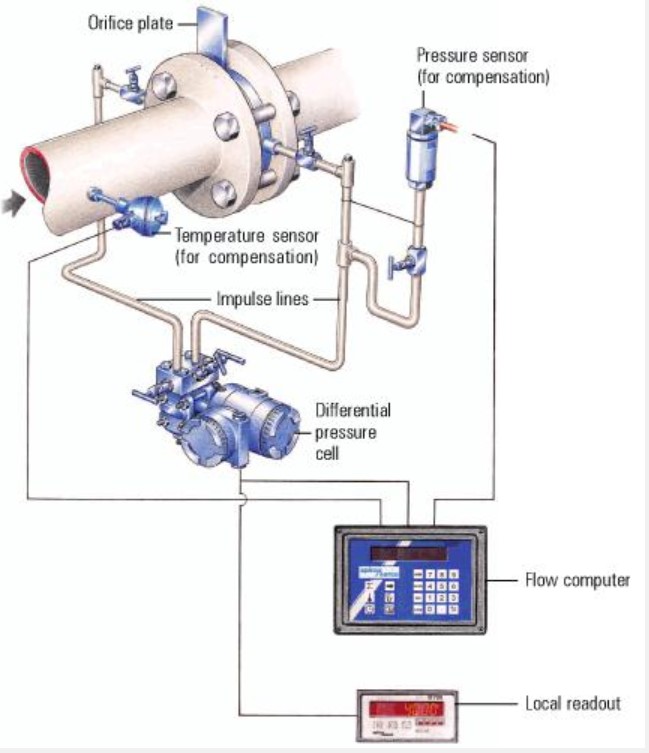

孔板

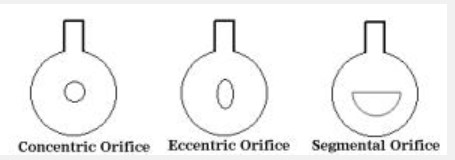

孔板的类型
同心孔板：最常用
分段和偏心孔板：用于包含悬浮固体的流体。
孔板的类型

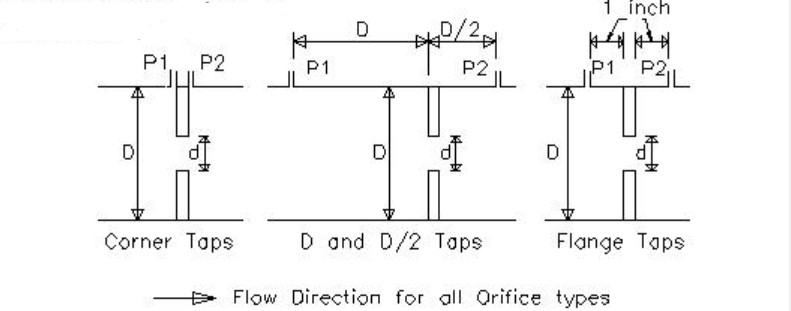

孔板攻丝
角锥（lt;1英寸）
D和D / 2丝锥（2至16英寸）
法兰丝锥（gt; 16英寸）
法兰水龙头孔板特点
设计压力：无限制。受DP变送器限制
设计温度：无限制。受DP变送器限制
尺寸：最大尺寸是管道尺寸
流量范围：仅受管道尺寸的限制。
流体/应用：低温/清洁气体和液体/蒸汽（饱和/过热）
MOC：无限制（钢/蒙乃尔/镍/急速合金）
精度：从±0.25％到±0。实际流量的5％。 DP变送器的精度从±0.1％到±0。满量程误差的3％。
范围为3：1至5：1。
上游长度/下游直线长度为20/5
孔板的优点
轻松安装在法兰之间。
制造简单且便宜。
对结构材料，管线尺寸和流量无限制
由于DPT的成本是固定的，因此成本相对独立于管径。
无需中断DP变送器的交换过程。
孔板的缺点
高永久压力损失，因此要克服压力损失需要消耗大量能量。
对于低静压力的系统不切实际。
测量范围约为3：1至5：1。
Beta比率高于约0.7时，精度会降低。
受到水锤和异物的损坏。
好了，今天关于质量流量计是由哪些部件组成的？的内容将讲述到这里了，如果您还有别的方面的疑问或者是要求，请直接联系錾科工作人员详询哦~
