什么是节流楔形流量计？
时间：2019-09-19 02:09:04
点击：0 次
节流楔形流量计是一种新型节流差压式流量测量仪表，它可以在高粘度、低雷诺数（雷诺数＞500即可使用）的流体情况下进行高精度的流量测量；在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。这是网上对其的一般介绍，但是对于工作原理等内容，鲜少看到。下面跟随錾科小编一起来看看它的庐山真面目究竟是什么样的。
其元件具有V形限制铸造或焊接到法兰仪表主体中，产生差压。

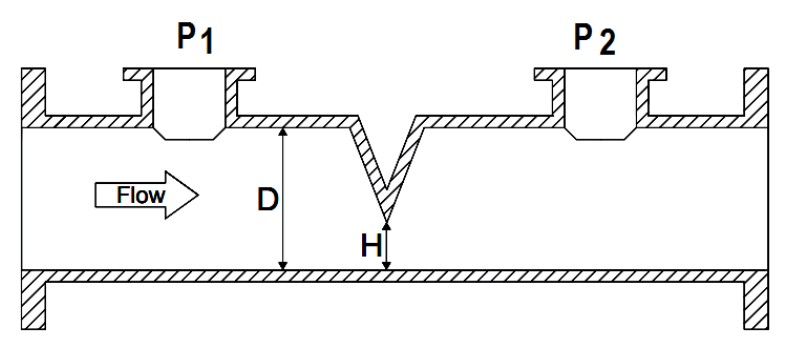

分段楔形流量计具有V形限制铸件
该测量仪器的功能原理基于伯努利原理（连续性和能量平衡方程）。使用楔形物，产生差压，其可以等于质量或体积流速。流量范围通过H / D比确定。
该限制的特征在于h / D比，对应于孔板的beta;比，其中（h）是限制下方的开口的高度（唯一的临界尺寸），（D）是内径。管。
它可用于各种腐蚀性，腐蚀性和高粘度的流体和浆液。对于小于500的雷诺数，放电系数（Cd）是稳定的 - 允许其用于层流状态。
上游和下游压力开关通常采用远程隔膜密封的形式，无需引线。

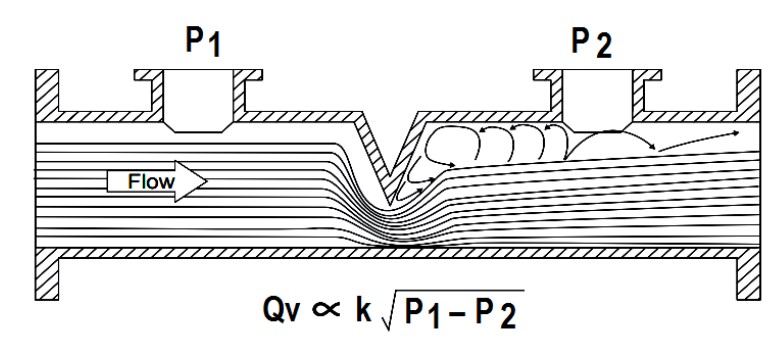

市面上的楔形流量计示意图
差压变送器将安装在分接点上，如上图所示。楔形产生与压力孔一样的压差，并使用DP变送器测量该压差并测量流速。
以上内容即是”什么是节流楔形流量计？”的相关内容了，如果您有对于产品的任何的疑问或者是选购意向，请直接联系（zan）錾科工作人员详询哦。
