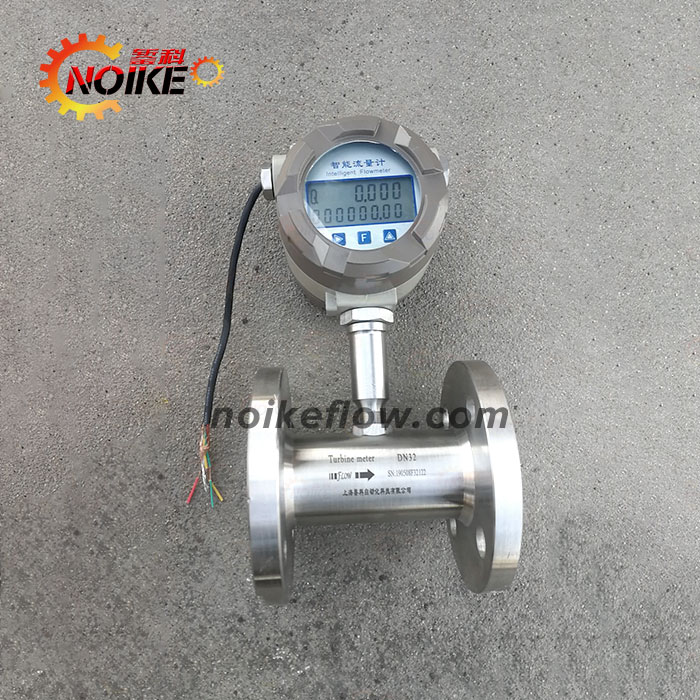

涡轮流量计安装要求
时间:2019-09-10 01:09:15
点击:0 次
涡轮流量计的典型制造商规格要求直管长度为上游管道直径10-15,下游管道直径5。其他直管建议包括:
20个管道直径,用于90度弯头,三通,过滤器,过滤器或热电偶套管;
25个管道直径用于部分打开的阀门;
和两个弯头在不同平面内或如果流动是螺旋形的50个管道直径。

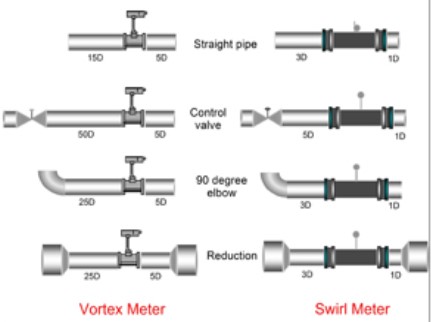

涡街和旋流仪的流量计管道要求
针对各种配置的涡流和涡流流量计的直管直径建议。
通常,涡轮流量计需要在流量计的上游安装矫直叶片和冲洗过滤器或过滤器。矫直叶片可以减少直管的长度,否则需要。过滤器和过滤器消除了流体中夹带的固体,否则会损坏涡轮机转子。
由于安装在管道中的阀门可能会导致严重错误,因此请使用在仪表运行期间完全打开的全通径截止阀。仅在仪表的下游侧安装控制阀。
上游突然的压降可导致涡轮流量计内的闪烁或气蚀。闪烁导致仪表读数高,而气穴导致转子损坏。
下游压力必须等于蒸汽压力的1.25倍加上压降的两倍。少量空气夹带(lt;100 mg / l)也会使仪表读数高,而大量空气会破坏转子。对于流量的突然下降,由于转子中存储的惯性,涡轮流量计可能读数高。
以上即是”涡轮流量计对管道的要求”的相关内容了,感兴趣的小伙伴可以在本网站搜索其他流量计产品对于管道的要求哦。如果有选购意向的或者是有任何疑问的小伙伴也请直接联系錾科工作人员详询。
