德尔塔巴流量计

今天我们来讲讲德尔塔巴流量计，主要包括德尔塔巴流量计是什么，如何安装，安装图，主要参数，特点，工作原理，优缺点等，希望可以对大家有所帮助。

德尔塔巴流量计是什么

德尔塔巴流量计安装图

德尔塔巴流量计现场安装正常采用的是直接插入式（也就是焊接式）的连接方式.

1. 1，安装首先的前提还是要确认现场直管段是否符合要求，具体要求可以参考相关手册或者咨询公司技术部门，然后根据现场流体方向确定流量计的安装方向。
2. 2，在方向确定好之后，借助开孔器在管道上开孔（常规开孔大小为 25mm） a，单面支撑：也就是说，在管道上根据威力巴传感器尺寸开一个孔，这样的安装方式适合现场口径小于600mm的管道，因为在小孔径的安装方式下，这样的安装方式足以保证传感器本身的稳定性，保证测量精度。 b；双面支撑：确定安装方向后，在管道上对称位置上开两个同样大小的孔，和上面单面支撑是相对的，也就是说，对于大口径的测量，为了保证传感器的稳定性，要采用双面固定的方式来安装德尔塔巴流量计。
3. 3，将德尔塔巴流量计插入管道中，用点焊的方式将传感器固定在正确的位置上，但是要求探头部分在整个管道内径且与中心线在同一条中心线上；
4. 4，最后将整个焊口全部焊接好，并对焊接部分做防锈处理。 而对于现场水泥管道，为了现场安装方便，公司会随德尔塔巴流量计同时配备一块钢板，钢板与现场管道用螺栓对卯，然后德尔塔巴流量计和钢板还是采取上述安装方式。

德尔塔巴均速管流量计主要技术参数：

1. 1、量程比：在差压满足的情况下量程比1：10；
2. 2、通用管径：8mm～15000mm；
3. 3、直管段要求：通常情况下前7D、后3D保证测量精度0.5％～1.0％；
4. 4、测量精度：±0.5％～±1.0％；
5. 5、重复精度：±0.1％；
6. 6、适用压力：0～25Mpa，特殊应用可达40Mpa；
7. 7、适用温度：-100℃～500℃,特殊应用可达800℃；
8. 8、适用介质：空气、煤气、烟气、自来水、锅炉给水、含腐溶液、蒸汽等各种气液介质
9. 9、参照标准：ISO3966-197、JB/T5325-1991及GB/T2624-2006
10. 10、连接方式：插入式法兰连接，插入式螺纹连接、管道式法兰连接、管道式螺纹连接.

德尔塔巴均速管流量计特点：

1. 1、 广泛用于各种干燥或者潮湿气体、液体、蒸汽等介质的测量；
2. 2、探头材料有特殊的1.4528和哈C4合金，专门针对各种强腐蚀介质；
3. 3、低压孔径为8mm，防堵性能良好；
4. 4、探头截面对称，可以双向测量；

德尔塔巴流量计的工作原理

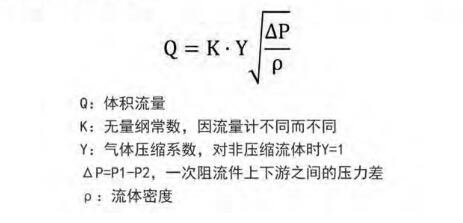

德尔塔巴流量计由一根有双层结构的弯成直角的金属小管组成，在顶端开有一个迎流的全压孔，在侧壁周围开有静压孔，将传感器插入管道中心，总压孔对准流体的上游，总压与静压之差即为管道中心的实测差压，差压变送器两端分别与总压管和静压管连接，根据数理模型实测数据拟合曲线，给出对应的流量值，将对应的流量信号通过差压变送器转换成标准的4~20mA信号。

德尔塔巴流量计优点:

(1)应用范围广泛,至今尚无任何一类流量计可与之相比拟;

(2)应用最多的孔板式流量计结构牢固,性能稳定可靠,使用寿命长;

(3)检测件与变送器、显示仪表分别由不同厂家生产,便于规模经济生产。

德尔塔巴流量计缺点:

(1)现场安装条件要求高;

(2)范围度窄,一般仅 3:1~4:1;

(3)压损大(指孔板、喷嘴等);

(4)测量精度普遍偏低。

好了，今天我们的这个德尔塔巴流量计到这里结束了，还有问题请随时联系我们。
