热式气体质量流量计是基于热扩散原理而设计的,该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便,测量准确等优点。
传感器部分由两个基准级铂电阻温度传感器组成,仪表工作时,一个传感器不间断地测量介质温度T1;另一个传感器自加热到高于介质温度T2,它用于感测流体流速,称为速度传感器。该温度Delta;T=T2-T1,T2gt;T1,当有流体流过时,由于气体分子碰撞传感器并将T2的热量带走,使T2的温度下降,若要使Delta;T保持不变,就要提高T2的供电电流,气体流动速度越快,带走的热量也就越多,气体流速和增加的热量存在固定的函数关系,这就是恒温差原理。
热式气体质量流量计具有如下技术优势:
;真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。可得到气体的质量流量或者标准体积流量。
;宽量程比,可测量流速高至120Nm/s低至0.1Nm/s的气体,可以用于气体检漏。
;抗震性能好使用寿命长。传感器无活动部件和压力传感部件,不受震动对测量精度的影响。
;安装维修简便。在现场条件允许的情况下,可以实现不停产安装和维护。(需要特殊定制)
;数字化设计。整体数字化电路测量,测量准确、维修方便。
;采用RS-485通讯,可以实现工厂自动化、集成化。
;氧气、氮气、氢气、氯气及多组分气体测量。
;高炉煤气、焦炉煤气测量。
;天然气,液化气,火炬气,等气体流量测量。
;电厂高炉的一次风、二次风流量测量。
;矿井下通风或排风系统流量测量。
;烟道气测量。
;压缩空气测量。
性能 | 技术参数 | |
结构形式 | 插入式 | 管道式 |
测量介质 | 常见稳态气体(乙炔、三氯化硼等不稳定介质不可测) | |
管径范围 | DN50~4000mm | DN6~2000mm |
流速范围 | 0.1~120Nm/s | |
准确度 | ±1~2.5% | |
工作温度 | 传感器:-40~+450℃ 转换器:-20~+45℃ | |
工作压力 | 介质压力≤2.5MPa | 介质压力≤1.6MPa |
供电电源 | (DC 24V 或者AC 220V)≤18W | |
响应速度 | 1s | |
输出信号 | 4-20mA(光电隔离,最大负载500欧)、RS-485(光电隔离需单独定制) | |
报警 | 1-2路常开触点、24V/0.5A | |
供货类型 | 一体化结构 | |
管道材质 | 碳钢、不锈钢、塑料等 | |
现场显示 | 四行 汉字液晶显示 | |
显示内容 | 质量流量、标况体积流量、累积流量、标准流速等 | |
防护等级 | IP65 | |
传感器材质 | 不锈钢 | 不锈钢、碳钢 |

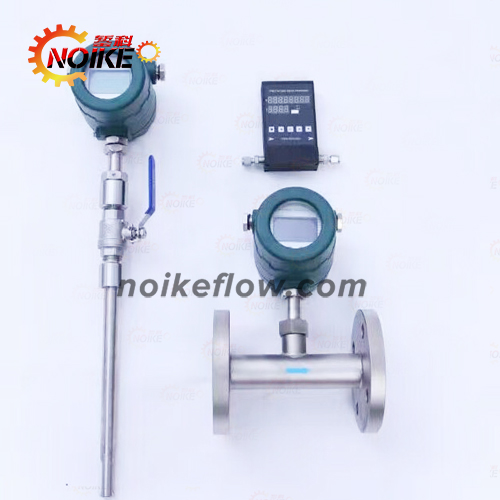

结构说明:
A)一体型插入式应插入至被测管路轴心,所以测量杆长度视测管径大小而定。订货时应说明。若不能插入至管道轴心,将有厂方提供标定系数,以完成准确测量。
B)一体型满管式可以采用法兰连接、螺纹连接以及卡装连接

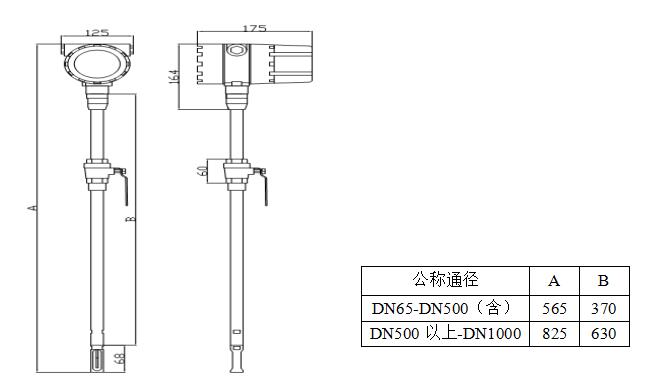

精简型插入型外形尺寸单位:mm
GB/T9119-2000 PN1.6Mpa(16bar)平面、突面板式平焊钢制管法兰
公称通径 | 法兰外径 | 中心孔直径 | 螺孔 | 螺纹规格 | 密封面 | 法兰厚度 | 仪表安装长度 | |
DN | D | K | n*L | d | f | C | L | |
15 | 95 | 65 | 4*14 | M12 | 45 | 2 | 12 | 170 |
20 | 105 | 75 | 4*14 | M12 | 55 | 2 | 14 | 170 |
25 | 115 | 85 | 4*14 | M12 | 65 | 2 | 14 | 170 |
32 | 140 | 100 | 4*18 | M16 | 78 | 2 | 16 | 170 |
40 | 150 | 110 | 4*18 | M16 | 85 | 3 | 18 | 170 |
50 | 165 | 125 | 4*18 | M16 | 100 | 3 | 18 | 170 |
65 | 185 | 145 | 4*18 | M16 | 120 | 3 | 20 | 190 |
80 | 200 | 160 | 8*18 | M16 | 135 | 3 | 20 | 190 |
100 | 220 | 180 | 8*18 | M16 | 155 | 3 | 22 | 200 |
1.法兰采用国标GB/T9119-2000标准。并依照GB/T9119-2000标准加工生产。
2.对于DN15~DN80可以采用管螺纹连接,但要与仪表提供商达成技术协商一致后方可执行。
3.表中只给出了最高1.6Mpa额定压力数据,高于额定压力的可以定做,但要与仪表提供商达成技术协商一致后方可执行。
4.DN100以上口径管段式安装尺寸,与仪表供应商协商一致后方可生产。
