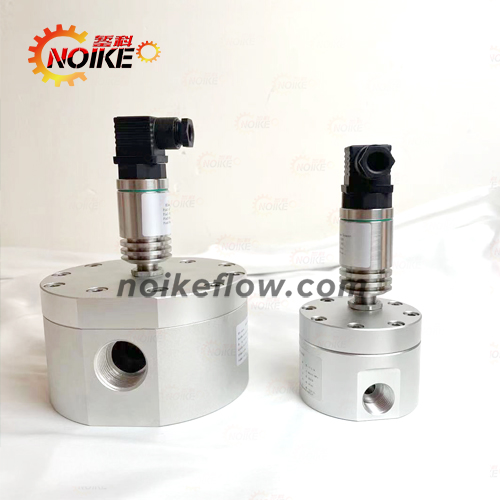

正位移齿轮流量计是高精度测量体积流量的变送器.齿轮流量计的工作原理是正位移原理。介质的流动使齿轮转动,流量计加工精度高,精密安装。齿轮的旋转被两个非接触式的PICKmdash;OFFS扫描,每一个齿产生一个脉冲,分辨率非常高.齿轮流量计可测量非常小的流量,定量小体积的液体。
表头显示: |
指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出 |
仪表型号: |
LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示 |
测量介质: |
液体、各种油品 |
口径规格: |
10---200 |
流量测量范围: |
0.04-340 m3/h |
测量精度: |
0.5级0.2级 |
被测介质温度: |
-20℃-100℃,zui高 200℃ |
工作压力: |
1.6MPa 2.5MPa 6.4MPa |
输出信号: |
脉冲、4--20mA、RS485 |
通讯类型: |
RS485 |
电源: |
DC12V ---DC24V |
安装方式: |
法兰连接、螺纹连接 |
防爆等级: |
ExiaIIBT4 |
防护等级: |
IP65 |
温度-20℃~+50℃ 湿度5%~95% 气压85kpa~106kpa。
电气指标
1、 供电:内电源3.6V锂电池,功耗<1mw;外电源12VDC~24VDC,功耗<2w;
2.、 输出方式:脉冲、电流、RS485Mudbus 、Hart协议--等;
基本 型号 |
1 |
2 |
3 |
4 |
说明 |
计数器 |
公称 压力 |
材质 |
准确度 |
||
LA |
|
|
|
|
|
|
Ⅰ |
|
|
|
Ⅰ型 |
|
Ⅱ |
|
|
|
Ⅱ型 |
|
Ⅲ |
|
|
|
Ⅲ型 |
|
|
1.6~42 |
|
|
公称压力1.6~42mpa |
|
|
|
C304 |
|
为304不锈钢 |
|
|
|
C316 |
|
为316不锈钢 |
|
|
|
|
0.5 |
0.5级 |
|
|
|
|
0.2 |
0.2级 |
二次表指示值多于一次表指示值;
该在故障多由发讯叶片振动引起,可通过适当调整阻尼片对叶片的压力来解决;
二次表指示值小于一次表指示值
原因:
1、发讯叶片处的紧固螺丝松动;
2、发讯器掉步。
处理方法:
1、紧固锁定螺丝;
2、调整发讯叶片与发讯器间的间隙。
二次表不指示
原因:
1、线路开路或短路;
2、发讯器损坏。
处理方法:
1、仔细检查线路;
2、更换发讯器。
具体内容请联系錾科工作人员详询。
