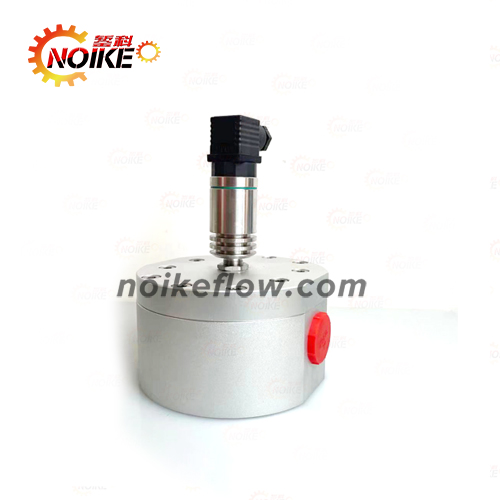

齿轮流量计属于容积式流量计一种,在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。
可广泛应用于各种行业的低流量精准测量,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。应用包括牛奶,润滑剂,油脂,柴油,机油,粘接剂,油墨,杀虫剂,洗洁精,洗衣液,洗涤剂等。
精度等级:普通型0.5级,高精度0.2级
2. 介质压力:普通型1.6MPa,高压型3.2MPa
3. 粘度范围:普通型:0.6~200mpa.s,高粘度200~1000mpa.s
4. 介质温度:普通型lt;120℃,高压型lt;200℃
5. 表体材质:铸铁、铸钢、不锈钢等
6. 转动部件:铝合金、不锈钢等
7. 本安防爆:ExiallAT3
8. 连接方式:法兰连接DN10~DN100,螺纹连接DN10~DN50
9. 安装方式;水平、垂直
10. 口径系列:DN10,15,20,25,40,50,80,100
11. 压力损失:≤0.1 MPa
名称 |
代码 |
说明 |
LC |
树脂流量计 |
|
口径 |
-XX |
数字,如50表示DN50 |
表体材质 |
-A |
铸铁 |
-E |
铸钢 |
|
-B |
不锈钢 |
|
输出方式 |
F |
回零功能 |
P |
脉冲输出 |
|
M |
电流信号输出 |
|
温度范围 |
-1 |
0~60℃ |
-2 |
0~120℃ |
|
-3 |
0~180℃ |
|
压力范围 |
1 |
1.6MPa |
2 |
2.5MPa |
|
3 |
4.0MPa |
|
连接方式 |
-F |
法兰连接 |
-G |
螺纹连接 |
|
过滤器 |
/LPG |
过滤器 |
1、仪表在安装的方向应该使仪表壳体上所示箭头方向与液体方向相同,安装位置应注意便于读书。
2.仪表尽量安装在常温场合,勿安装在有害气体及强烈热辐射的场合,致使仪表计数器部分受损害。
3.椭圆齿轮尽可能安装成水平位置,即刻度盘应该装成垂直位置(分度”0” 应该在上面,以减少椭圆齿轮两平面与壳体间的摩擦,降低零件磨损。
4.仪表安装在泵的输出端,若装在吸入端,仪表过滤器压力损失使泵的吸入负压增大,泵转轴处的液体外流也造成仪表的误差增大,泵的吸入端的法兰也应该防止漏气,否则也会造成仪表的误差增大。
5.在仪表前需装过滤器,不让大于0.2毫米的微粒通过,防止仪表因微粒而堵塞,过滤器应易于清洗。
6.仪表前安装逆阀,使管道液体只能单向流动,防止计数器的损害。
7.仪表建议如图5所示,设置旁路与阀,可安装在水平垂直或其他方向馆到上,自上而下,自下而上,自左而右,自右而左。
具体内容请联系錾科工作人员详询。
