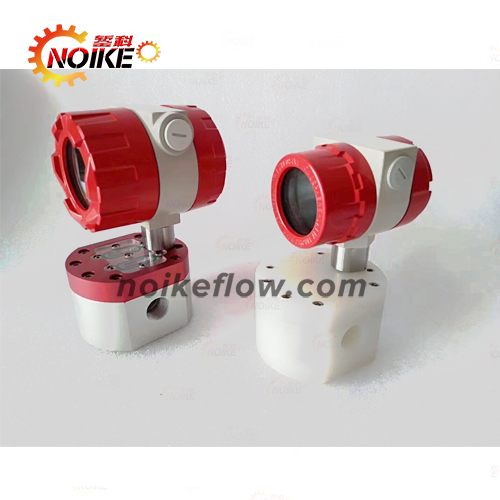

齿轮流量计,是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
精度标准型为0.5%,某些特殊介质为0.2%
温度-30〜80ordm;C(最高温度150ordm;C)
压力30Bar(最大压力1000Bar)
输出产量是脉冲输出
电源4〜26VDC
-SS系列
物料室:SS316; 齿轮; SS316L;轴:SS316L
介质适用于各种化学液体
-AL系列
物料室:铝; 齿轮:铝;轴:SS316L
适用于非化学液体的介质
流量计腔体内有一对互相啮合的齿轮作为转子,两个齿轮与腔体可以分别构成一个固定的体积,称为标准容积。流量就是通过计算一定时间内来流通过标准容积的个数来计量。
如下图所示:
高准确率:
标准类型为0.5%,对于某些特殊介质,精度为0.2%。
最小流量范围:
最小流量范围为0.5ml / min,M2流量范围为0.5〜150ml / min。
最大压力和温度:
标准类型为32Bar和80ordm;C,但可以定制为1000Bar和150ordm;C。
加药和报警功能:
带有显示仪表的微流量计可以达到计量和上下报警。
微型流量计的优质材料:
吸入微型椭圆流量计,采用316lL不锈钢和铝材料制成,适合于介质。
1.液压系统,液压油
2.共轨喷油器试验台
以及石油、石化、天然气、化工、造纸、汽车、食品等行业,齿轮流量计还用于测量小管径的微小流量的计量。
