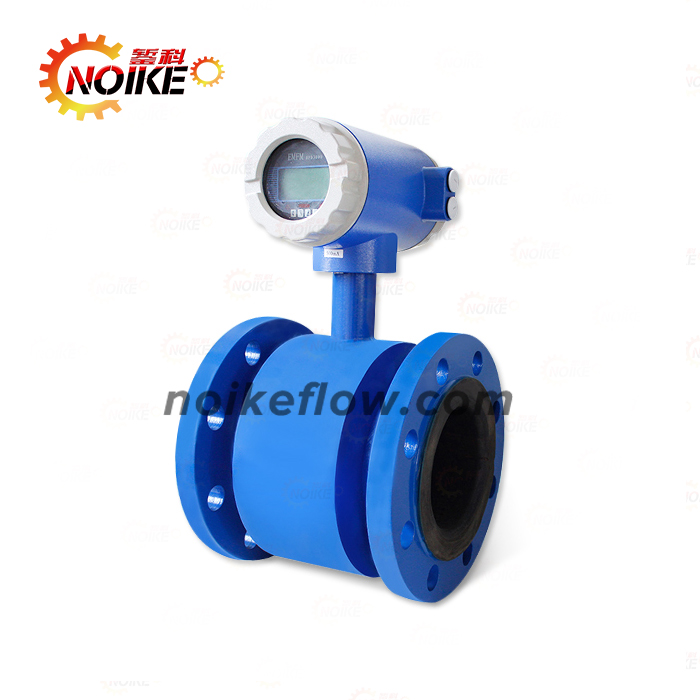

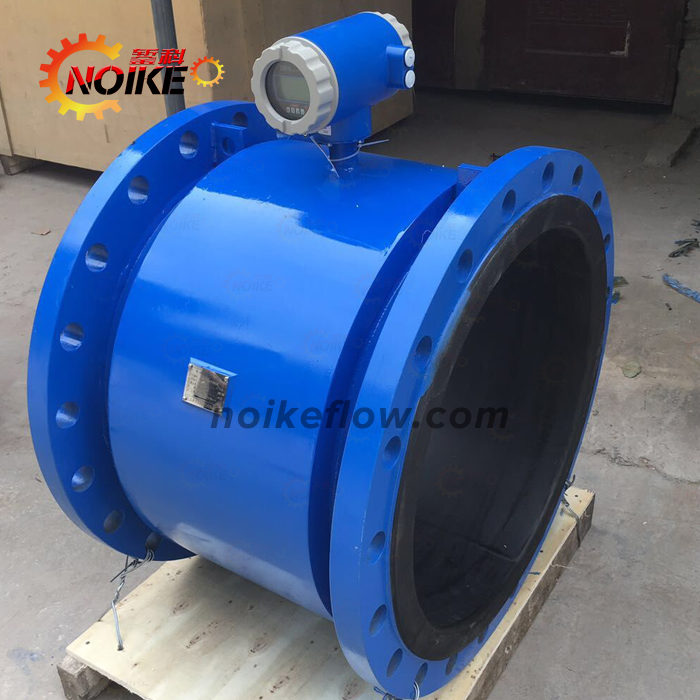

橡胶衬里电磁流量计

橡胶衬里电磁流量计

  • 品牌:臬克/NOIKE
  • 型号:WSC-100/NSC-100
  • 产品描述:性价比高,电磁流量计 测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。
电磁流量计议表
◆量程范围确认
一般工业用电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V:流速(m/h)
电磁流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。
一体型电磁流量计选型谱
型号 口径
NSC100 15~2800
    代号 电极材料
K1 316L
K2 HB
K3 HC
K4
K5
K6 铂合金
K7 不锈钢涂覆碳化钨
  代号 内衬材料
C1 聚四氟乙烯F4
C2 聚全氟乙丙烯F46
C3 聚氟合乙烯FS
C4 聚录丁橡胶
C5 聚氨脂橡胶
  代号 功能
E1 0.2级
E2 0.5级
F1 4-20Madc,负载≤750Ω
F2 0-3khz,5v有源,可变脉宽,输出高端有效频率
F3 RS485接口
T1 常温型
T2 高温型
T3 超高温型
P1 1.0MPa
P2 1.6MPa
P3 4.0MPa
P4 16MPa
D1 220VAC±10%
D2 24VDC±10%
J1 一体型结构
J2 分体型结构
J3 防爆一体型结构

以上内容仅供参考,选购时请以具体使用场景和产品要求咨询錾科工作人员详询。
