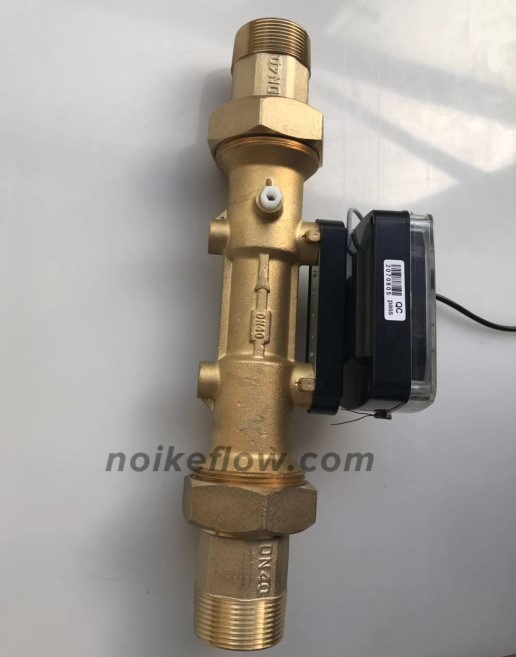

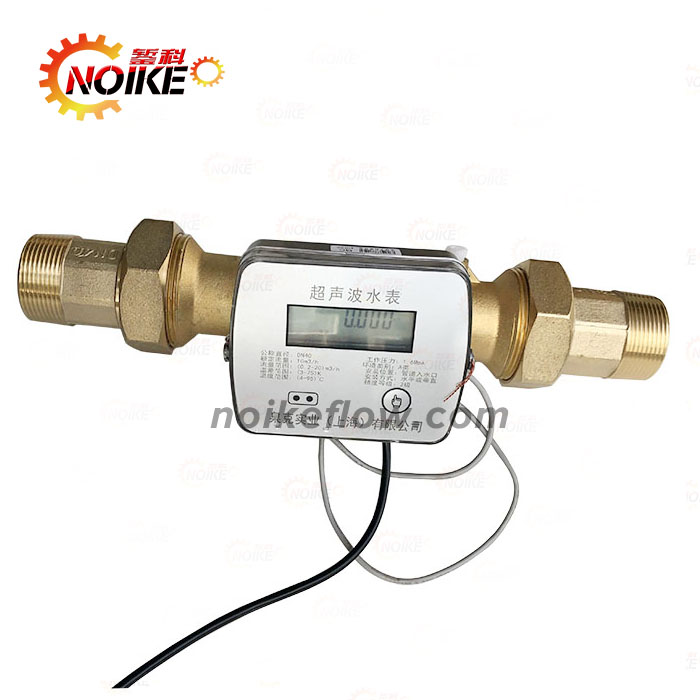

小口径超声波水表/流量计

小口径超声波水表/流量计

  • 品牌:臬克/NOIKE
  • 型号:
  • 产品描述:超声波水表是基于传播速度差法超声测量而研制的,通过传感器向流体发射超声信号,在其受到流体流动影响之后再接收此超声信号并将检测结果用于流量测量的计量器具。

一、概述

超声波水表是基于传播速度差法超声测量而研制的,通过传感器向流体发射超声信号,在其受到流体流动影响之后再接收此超声信号并将检测结果用于流量测量的计量器具。该仪表集测量、积算、显示于一体,采用微功耗技术,可实现最小流量0.006m³/h(软件可调)的准确测量,同时仪表具有体积小、稳定性好、抗干扰能力强等特点。
超声测流技术,可实现多角度安装,仪表测量不受影响,同时使管道压力损失降到最低。
本产品符合中华人民共和国国家标准
CJ/T3063-1997《给排水用超声流量计》标准。

二、结构尺寸

  DN50~DN600为碳钢材质法兰连接                                                                                             公称压力:1.6Mpa
公称通径
(mm)
管段长度
L(mm)
法兰面宽度
D( mm )
管段高度(mm) 螺栓孔径×数量
N - Ø
密封面
直径D2
( mm )
法兰厚度
C(mm)
50 200 165 125 18×4×2 99 15
65 200 175 170 18×4×2 117 15
80 220 185 185 18×8×2 132 15
100 250 220 180 18×8×2 156 18
125 250 230 230 18×8×2 184 18
150 300 285 240 22×8×2 211 18
200 350 340 295 22×12×2 266 20
250 450 405 355 26×12×2 319 22
300 500 460 410 26×12×2 370 32
350 550 520 470 26×12×2 429 35
400 600 580 525 26×16×2 480 38
450 700 640 585 30×20×2 548 42
500 800 670 620 30×20×2 585 46
600 1000 780 725 30×20×2 685 52

三、通讯协议:

①、通信设置   4800  N  8  1
    可设定 2400 、4800、 9600
    可设定 奇 偶 无校验位
    可设定 字节位长  8、7、6、5
    停止位 1、1.5、2
    V1.0版本不可设定
②、通信方式:RS485
③、Modubus 读功能码: 03  写功能码 06
④、扩展广播指令:  地址0xAA  功能码 0xAA
读地址指令: 0xAA  0xAA  0x00  0x00  0x00  0x00  0x00     0x09
                                          CRC_H   CRC_L
    返回格式:0xAA  0x03  0x02  0x00  Addr_A0  CRC_H  CRC_L
    V1.0版本无此指令

四、安装注意事项:

选择安装管段应满足以下条件:
◆ 避免在水泵、大功率电台、变频,即有强磁场和震动干扰处安装机器;
◆ 选择管材应均匀致密,易于超声波传输的管段;
◆ 安装点上游直管段必须要大于10D(注:D=直径),下游要大于5D(见下图);
◆ 安装点上游距水泵应有30D距离;
◆ 流体应充满管道;
◆ 管道周围要有足够的空间便于现场人员操作。

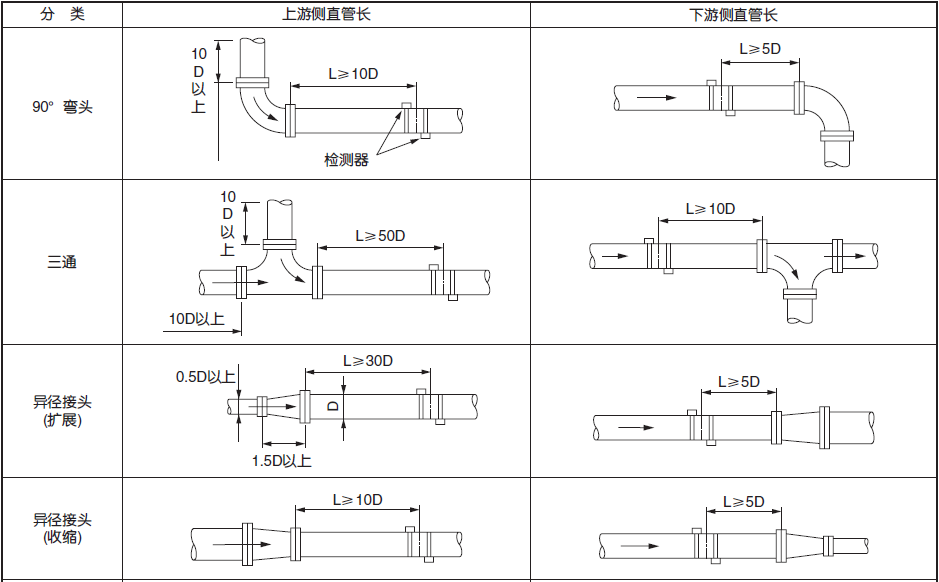

安装距离示意图
以上内容仅供参考,购买时,请根据具体使用场景和产品要求,联系技术屠先生进行详细咨询。
