当前位置:錾科流量计 > 公司产品 > 流量计 > 椭圆齿轮流量计 >

  • 高压齿轮流量计

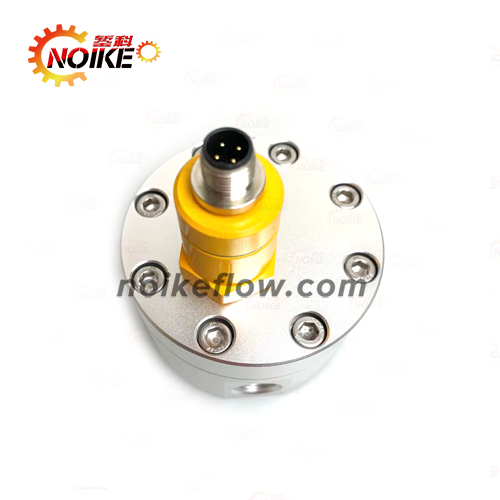

高压齿轮流量计

高压齿轮流量计

  • 品牌:上海錾科自动化公司
  • 型号:
  • 产品描述:什么是高压齿轮流量计 高压椭圆齿轮流量计是测量清洁,高粘度和低粘度液体(例如润滑/液压油,柴油燃料,化学药品,溶剂,树脂和糊剂)的首选。 该金属流量计使用2个精密加工的

什么是高压齿轮流量计

高压椭圆齿轮流量计是测量清洁,高粘度和低粘度液体(例如润滑/液压油,柴油燃料,化学药品,溶剂,树脂和糊剂)的首选。 该金属流量计使用2个精密加工的椭圆齿轮,每次旋转时,允许特定量的液体通过流量计。 这些齿轮能够在非常宽的粘度范围内精确测量液体流量。多为不锈钢材质。

高压齿轮流量计

齿轮流量计带航空接插件

高压齿轮流量计基本原理:

齿轮流量计属于容积式流量变送器一种类型。是高精度测量体积流量的变送器。随着介质的流动使齿轮啮合转动,在流体流动的作用下,仪表进出口两端形成压差,不需要供电,一对齿轮自由旋转,其齿轮间的空腔充满液体、液体随着旋转被排出,测出齿轮的转数即可知道流经表液体、液体的流量。

高压齿轮流量计原理

齿轮流量传感器的产品特性之一即是:

耐高压(1.0-45MPa);此外,还有

耐高低温(-196℃-200℃)可测量各种粘性介质;

测量范围广;

防腐、抗污能力强(酸碱);

高精度和高重复性脉冲输出模拟量输出可选量程比宽(1:100);

等等。



高压齿轮流量计的工作原理:

不锈钢圆齿轮变送器的转速是通过装在表売上的信号放大器里传感线圏来检测。信号放大器不与被测量介质相接触。当送器齿轮切割由売体内永久磁石产生的磁力线时,就会引起传感线圈中的磁通变化。

传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值。圆齿轮变送器加工精度高,精密安装。齿轮的旋转被非接触扫描,每一个齿产生一个脉冲,分辨率非常高.圆柱齿轮变送器可测量非常小的流量,定量小体积的液体。

本内容仅供参考,具体请联系工作人员详询。
