V锥齿轮流量计

什么是V锥齿轮流量计

V锥齿轮流量计是V锥流量计中的一种。

一、V锥流量计（V-coneflowmeter）是一种新颖差压式流量计，V形锥流量计PK传统差压式流量计具有如下 明显优势：准确高，重复性好，长期使用稳定可靠，测量下限低，流量范围宽，对流量计前后安装直管段要求低，压损小，具有很好的节能效果，耐磨损，耐脏污，使用寿命长，使用范围广，可测脏污的、粘度大的含固体颗粒的各种流体，可测高温高压流体，差压式节流元件不易变形。

齿轮流量计双法兰式

V锥齿轮流量计测量原理：

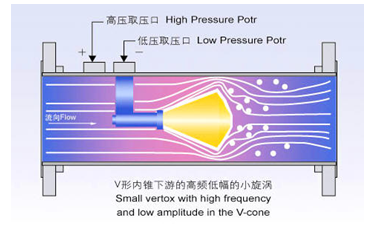

V形内锥式节流装置包括一个在测量管中同轴安装的尖圆锥体和相应的取压口。该测量管是预先精密加工好的，在尖圆锥体的两端产生差压。此差压的高压（正压）是在上游流体收缩前的管壁取压口处测得的静压力，而低压力（负压）则是在圆锥体朝向下游端面，锥中心轴处所开取压孔所得。而其高低压之差的开平方与其体积流量成正比关系，通过测量V锥上下游的差压进而得出流量。

这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。因此它的流量计算公式与其他差压式流量计相同。

V锥齿轮流量计特点：

V锥流量计属高精度、高稳定性的新型差压式流量仪表。V锥流量计是一种新型的可精确测量各种雷诺数的高精度流量计，可满足各种介质的应用条件。具体可参考如下描述：

1、传感器本体能对流体流态整形。

2、量程比宽，重复性好。

3、耐磨损。

4、所需直管段很短， 不需要在流量计的上游安装流动调整器。

5、内锥体可以减弱被测压力差压场中脉动振荡的幅值从而减小差压信号中的噪声。

6、无可动部件，可靠性好，安装方便。

7、当流体流经具有特殊廓形的内锥体时会在其周边形成边界层并疏导流体离开锥体尾部的边缘从而减少它被磨损的可能性。

8、压力损小，适用于低静压流体的流量测量的使用场合。

9、环形通道，对于脏污流更准确更有效的流量测量。

V锥齿轮流量计应用范围：

锥形流量计可测量各种工况(温度和压力)条件下的气相、混合气相、液相、多相液体、气液两相(湿气、液相质量比≤5%)、粉末、高粘度、高流速、脏污（如焦炉煤气、湿气体等）、含有固体悬浮颗粒的液相、溶液振动、电磁干扰等介质的流量。

二、一体化V锥流量计是集经典文丘里管及环形孔板的优点为一体的新型节流装置，它是利用锥体在流场中产生的节流效应来测量流量的，与其它节流流量计不同的是它改变了节流布局，从中心孔节流改变为环形节流，其理论原理是基于封闭管道中能量守恒定律的伯努力方程和流动连续性方程，在稳定流的情况下，管道中的流速与差压的平方根成正比，V锥流量计稳定性好，准确度高，重复性好，量程比宽，对安装管路要求低，压损小，可测量含有固体颗粒流体，高压流体，高含湿气体及各种赃污流体。

一体化V锥流量计作为二次能源，应用十分广泛。对一体化V锥流量计的准确计量有非常重要的经济意义，也是开展节能工作的重要环节。在石油、化工、轻工、冶金、纺织、食品、医药等各个工业领域都大量存在工业蒸汽的计量问题，尤其是国家实行集中供热方针，迫切要求解决工业蒸汽的大管道、大流量的准确可靠计量问题。

后期发展中，V锥流量计也演化出导热油、机油、重油、齿轮油V锥流量计。

今天的内容分享到这里，更多关于V锥腰齿轮流量计的详细内容，请联系錾科工作人员进行详细询问。

V锥齿轮流量计价格

建议直接咨询工作人员，根据您的需求，数量等价格有所不同。

此内容仅供参考，具体请联系工作人员详询。
