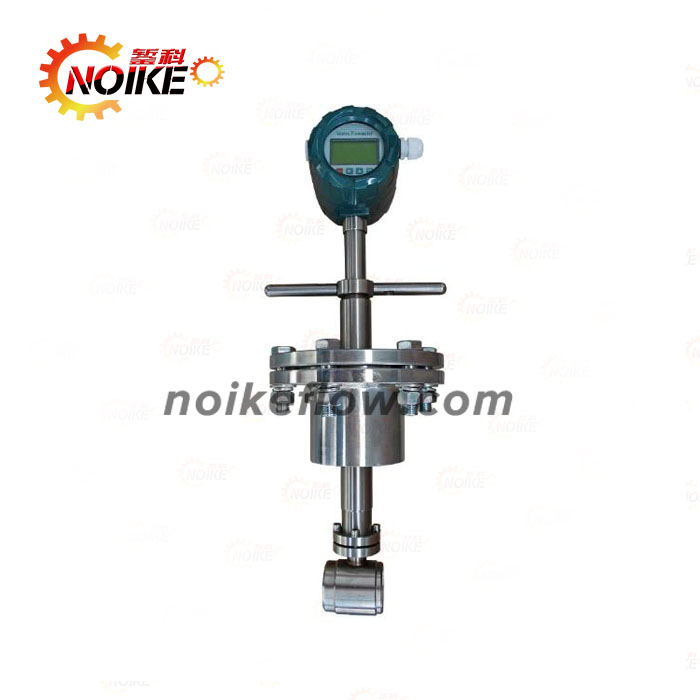

插入式涡轮流量计液体

品牌：上海錾科自动化公司
型号：
产品描述：插入式涡轮流量传感器(简称传感器)与显示仪表配套，组成插入式涡轮流量计，可以广泛用于大口径管道源水，循环水，净水等液体流量和总量的测量。基本参数与技术性能仪表口...

　　插入式涡轮流量传感器(简称传感器)与显示仪表配套，组成插入式涡轮流量计，可以广泛用于大口径管道源水，循环水，净水等液体流量和总量的测量。

基本参数与技术性能

仪表口径及连接方式 4、6、10、15、20、25、32、40采用螺纹连接（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接精度等级±1%R、±0.5%R 量程比 1:10；1:15；1:20 仪表材质 304不锈钢、316（L）不锈钢等被测介质温度（℃） -20～＋120℃ 环境条件温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa 输出信号脉冲频率信号，低电平≤0.8V 高电平amp;ge;8V 供电电源 +12VDC 、+24VDC（可选）信号传输线 STVPV3×0.3（三线制）传输距离 ≤1000m 信号线接口豪斯曼接头防爆等级非防爆产品防护等级 IP65

　　 产品特点

　 (1)抗杂质能力强，切向式叶轮在转动时可随时释放流体中悬浮杂物，使其不缠绕在切向式叶轮的叶片上。

　　(2)抗电磁干扰和抗振能力强。

　　(3)传感器和显示仪表的结构及原理都非常简单、直观，用户特别容易掌握其使用和维修技术。

　　(4)更换叶轮和轴承后，仪表系数不变。

　　(5)流量范围宽，下线流速低。

　　(6)成套流量计对流体总量的计量误差小。

　　(7)几乎无压力损失，节省动力电耗。

　　(8)传感器可露天安装，整个传感器可长期淹没在水中使用。

　　(9)有截止阀的传感器，安装和拆卸时都不须断流。

　　(10)水平，竖直，倾斜的管道均可使用。

　　(11)成套流量计的购置，安装和维修费用低。

　　(12)传感器和显示仪表的结构及原理都非常简单、直观，用户特别容易掌握其使用和维修技术。

　　(13)抗电磁干扰和抗振能力强。

　　(14)更换叶轮和轴承后，仪表系数不变。

　　(15)成套流量计对流体总量的计量误差小。

　　(16)几乎无压力损失，节省动力电耗。

　　(17)传感器可露天安装，整个传感器可长期淹没在水中使用。

　　(18)有截止阀的传感器，安装和拆卸时都不须断流。

　　(19)水平，竖直，倾斜的管道均可使用。

　　(20)成套流量计的购置，安装和维修费用低。

　(21)流量范围宽，下限流速低。

流速范围

型号	被测管道实测内径mm	插入杆长度mm	对应于公称通径DN的流量范围m3/h
			全流量范围	准确度为显示值的±2.5%的流量范围	准确度为显示值的±5%的流量范围
NK55-100	100		6-150	10-150	＜10-6
NK55-150	150		13-200	20-200	＜20-13
NK55-200	200		23-300	40-300	＜40-23
	100	906	6-150	10-150	＜10-6
	150	906	13-200	20-200	＜20-13
	200	906	23-300	40-300	＜40-23
	250	906	36-450	62-450	＜62-36
	300	906	52-650	90-650	＜90-52
	350	906	70-900	120-900	＜120-70
	400	906	92-1100	160-1100	＜160-92
	500	1106	150-1800	250-1800	＜250-150
	600	1106	220-2500	360-2500	＜360-220
	700	1106	280-3500	450-3500	＜450-280
	800	1106	380-4500	640-4500	＜640-380
	900	1306	460-5800	800-5800	＜800-460
	1000	1306	600-7000	990-7000	＜990-600
	1100	1306	700-8500	1200-8500	＜1200-700
