当前位置:网站首页> 公司产品

  • 雷达物位计NM700系列

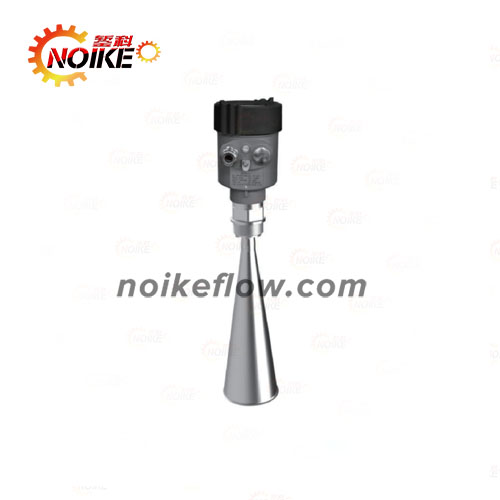

雷达物位计NM700系列

雷达物位计NM700系列

  • 品牌:上海錾科自动化公司
  • 型号:
  • 产品描述:NM700 系列适用于各种过程条件复杂的容器、储罐、仓料等且不受被测介质物理特性变化影响的外部测量,两线制技术,适用于防爆场合,非接触式与连续接测量的脉冲型物位...

产品概述

NM700 系列适用于各种过程条件复杂的容器、储罐、仓料等且不受被测介质物理特性变化影响的外部测量,两线制技术,适用于防爆场合,非接触式与连续接测量的脉冲型物位计最大测量距离70m。

产品优势特点

底部无盲区,高精度、两线制技术,是差压仪表、磁制伸缩、射频导纳、磁翻板仪表的优良替代品。不受真空、压力变化、温度变化、性气体、烟尘、蒸汽等环境影响安装简便,牢固耐用,免维护HART或PPOFIBUS-A通信协议及基金会现场总线协议,标定简便、通过数字液晶显示,轻松实现现场标定操作,通过软件RFPF实现简单的组态设定和编程测量灵敏,刷新速度快。适用于高温工况,高达200℃过程温度,当采用高温延长天线时可达 350℃。

应用介质

NM700系列雷达物位计适用于对液体、浆料及颗粒的物位进行非接触式连续测量,适用于温度、压力变化大,有惰性气体及挥发存在的场合。采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,可安装于各种金属、非金属容器或管道内对人体及环境均无伤害。

测量原理

发射能量很低的,极短的微波脉冲,通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转按成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下,存在虚假回波,用最新的微处理技术和调试软件也可准确的分析出物位的回波。

输入天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。

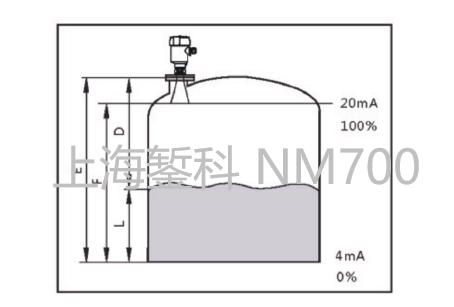

距离物料表面的距离D与脉冲的时间行程T成正比:D=CXT/2,其中C为光速因已知空罐的距离E,则物位L为:L=E-D输出 通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境.对应于4-20mA 输出。

81

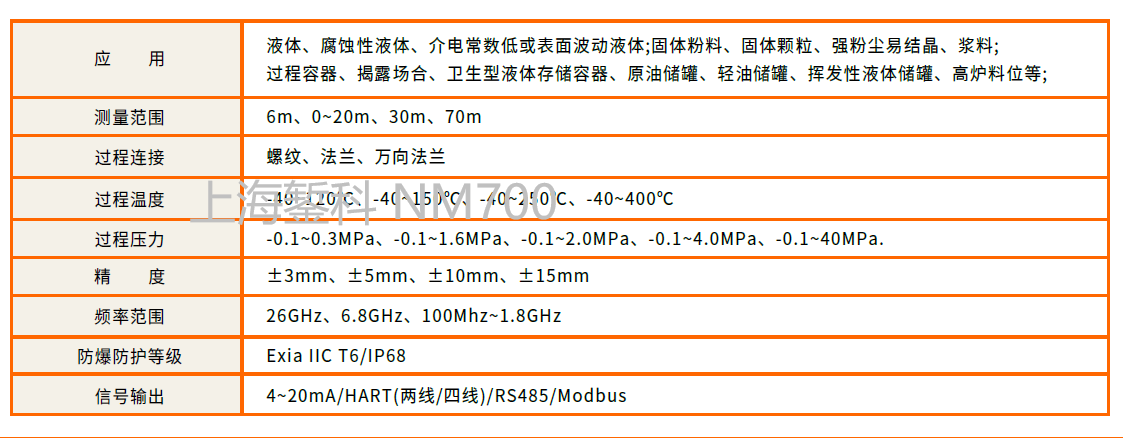

技术参数

82

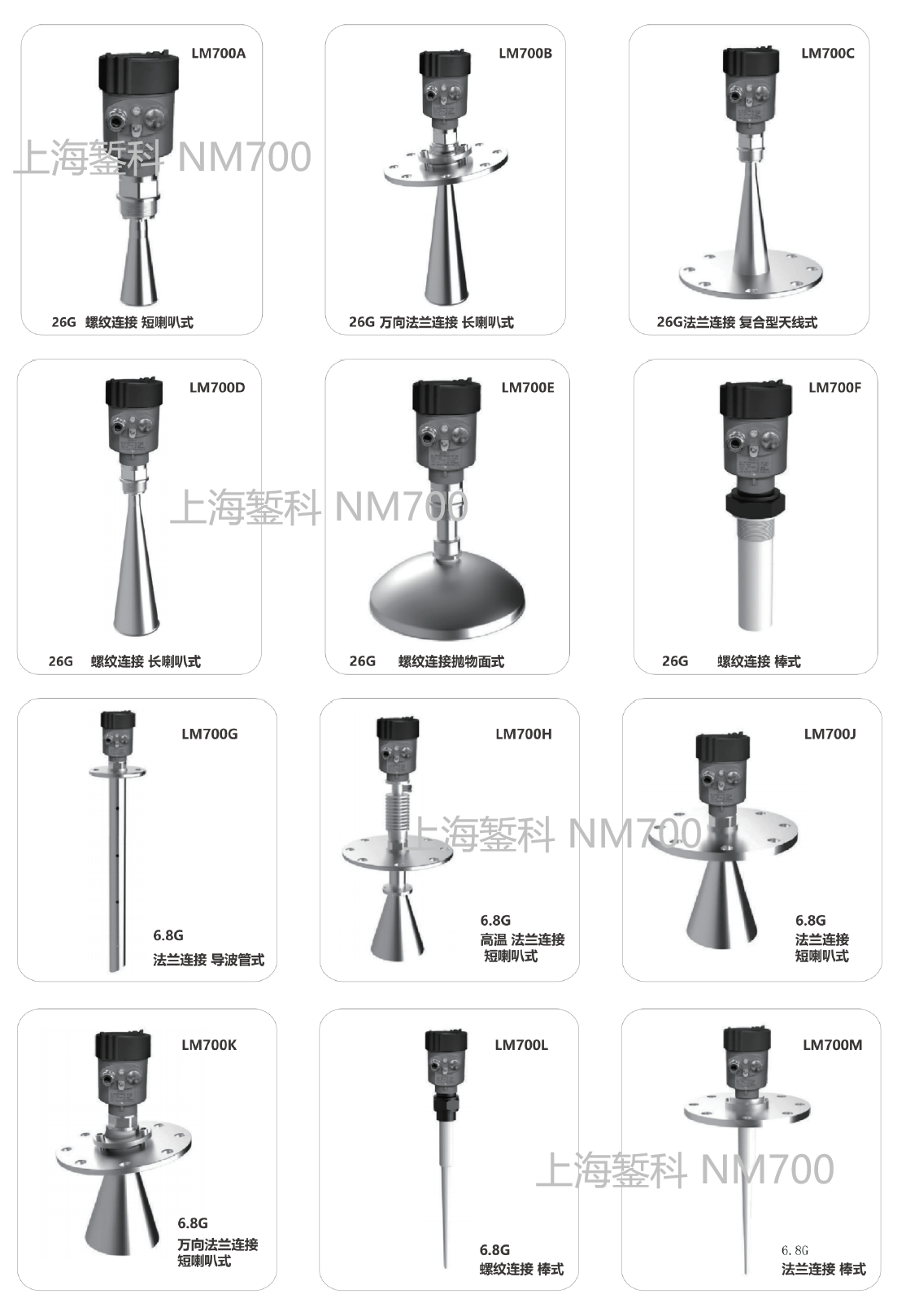

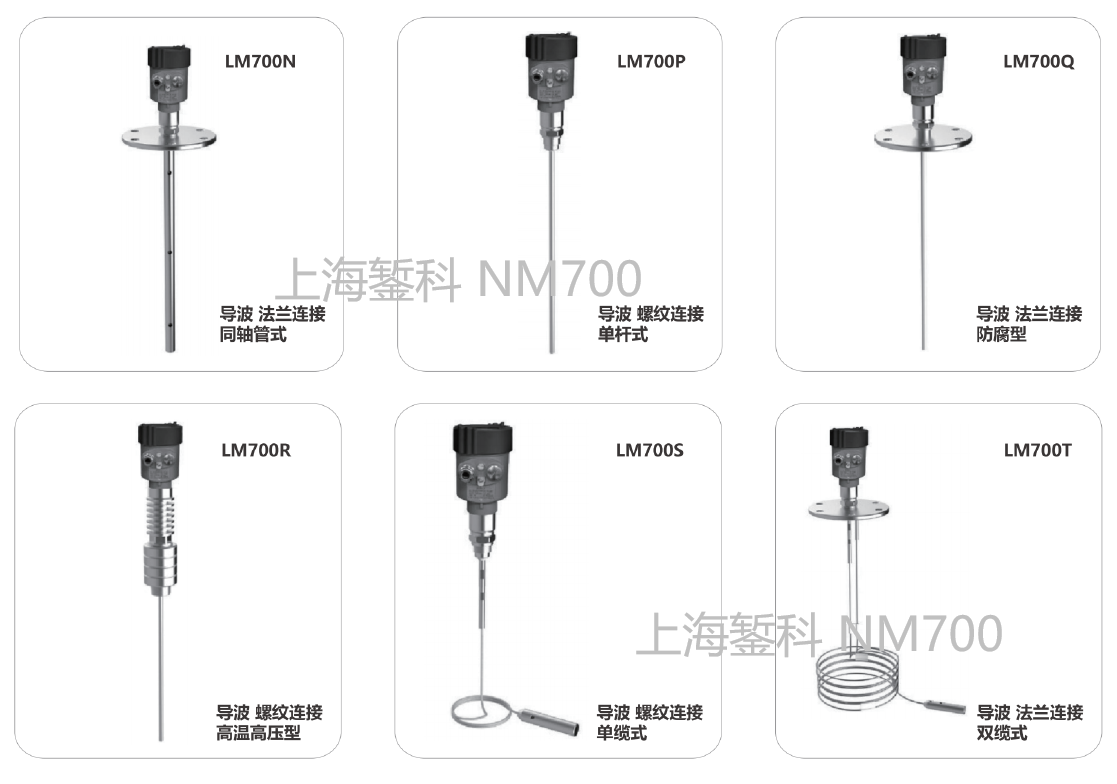

NM700系列相关产品

83

84

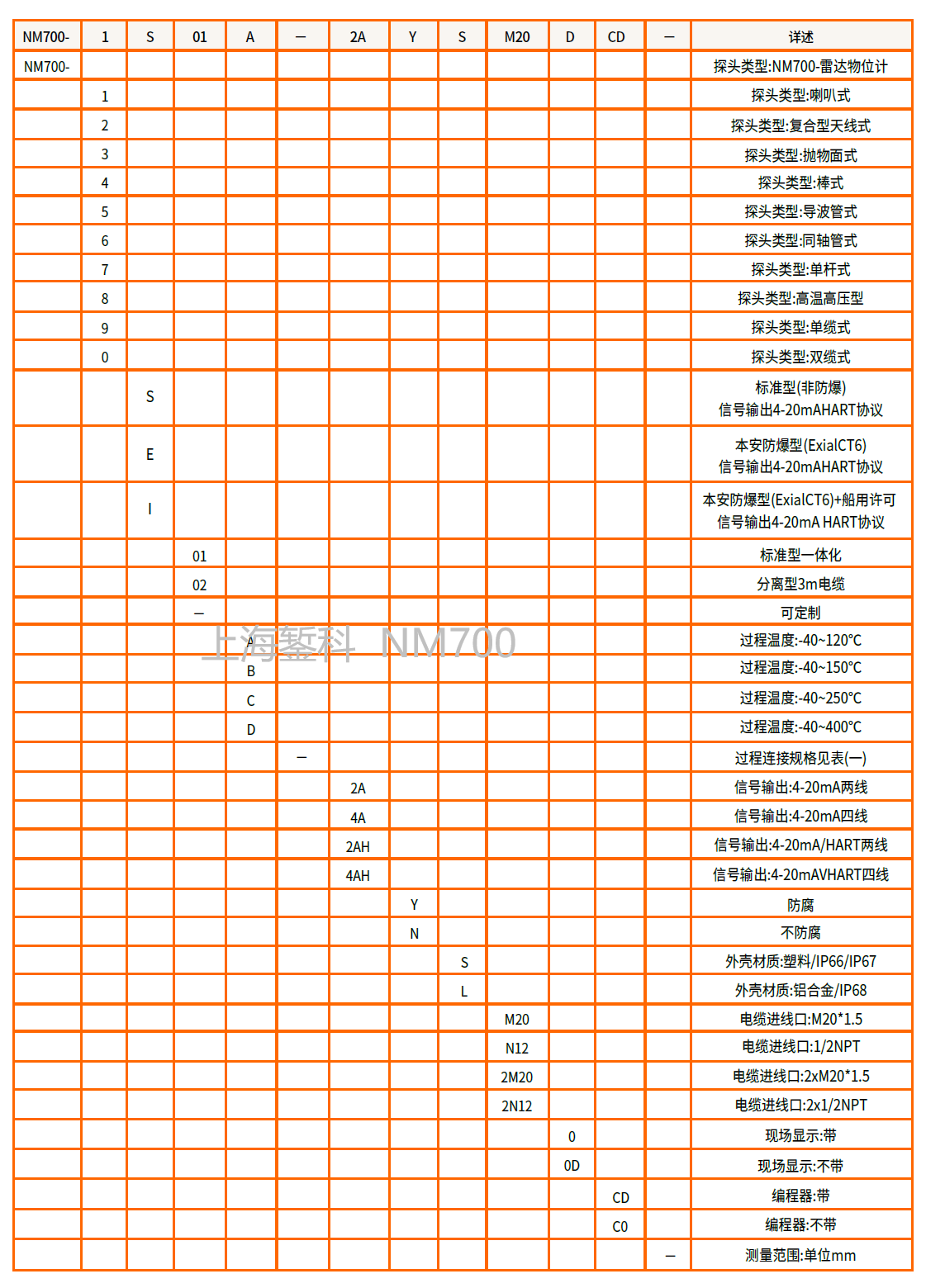

选型表

85

雷达物位计NM700系列厂家批发

上海錾科是一家雷达物位计NM700系列批发厂家,上海錾科公司现阶段产品主要产品有流量开关、压力开关、温度开关、电磁流量计、涡街流量计、涡轮流量计、超声波流量计、物(液)位流量计等仪器仪表。应用行业:石油化工、天然气、机械、电力、冶金、建材、食品医药制造、农业、环保、等领域。(我公司可根据用户的特殊要求和现场工况进行订制仪表规格,提供安装和调试服务。)


好了,今天的我们的这个雷达物位计NM700系列工作原理,应用领域,特性,安装要求,使用和维护就到这里而技术了,还有问题的话, 我们欢迎您随时联系咨询我们,我们收到后会尽快回复您的。
