电子式流量开关(传感器) NK210B标准系列

电子式流量开关(传感器) NK210B标准系列

  • 品牌:上海錾科自动化公司
  • 型号:
  • 产品描述:一体式流量温度传感器NK210B标准系列原理结构基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,...

一体式流量温度传感器NK210B标准系列

原理结构

基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。

应用

气液两用型,可用于气动和液压系统,可用于循环水,切削液及润滑油的断流检测,以及泵的空转保护。

特点

无活动部件,免维护,安装方便,一种型号适用多种管径要求,开关量连续可调,极低的压力损失,结构紧凑,LED显示流动趋势及开关状态

技术参数

设定范围:水:1…200cm/s

     油:3…300cm/s

     空气:20…2000 cm/s

具体需要出厂校准或者现场自定义。

测量介质:水,油,气等兼容不锈钢材质的介质

重复性:1%@<0.6m/s3%@<1.5m/s10%@>1.5m/s

开关输出:(常开+常闭)

输出类型:PNP/NPN/继电器可选/常开常闭可设定

负载能力:500mA在24Vdc供电时(NPN及PNP型)

60W(继电器型)

显示设计:

3个红色LED(流速<开关点)

1个黄色LED(流速=开关点)

4绿色LED(流速>开关点)

流量指示:LED灯(8个)

设定方式:按键设定

耐压范围:100bar(300bar可选)

介质温度变化:4℃/s

响应时间: 1…13s,典型值2s

初始化时间: 约8s

供电:24±20% V DC

电气保护:反相,短路,过载保护

防护等级:IP67

介质温度:  -20…85℃

环境温度:  -40…85℃

储存温度:  -20…100℃

接线方式:M12接插件/直接附2米线可选

材质:探头:304不锈钢 外壳:304不锈钢

重量:   约0.4kg

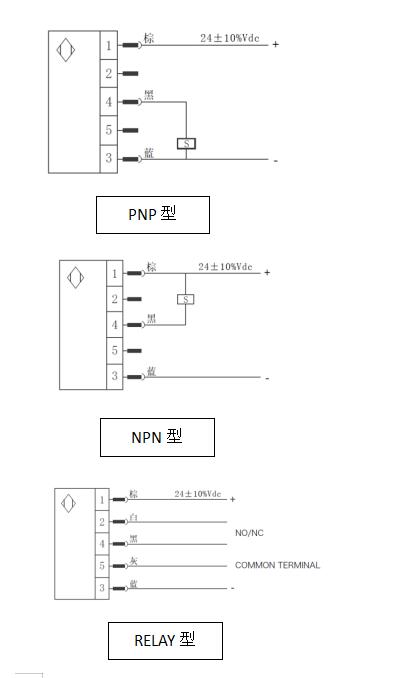

接线图

面板设定流程

校准:保证管道内介质满管,使用磁性手持设定器长按”左-”键3S以上,红灯闪烁,清零校准成功。

灵敏度设置:长按”右+”键,进入全灯闪烁,单按”右+”键,增加/减少灵敏度,可循环

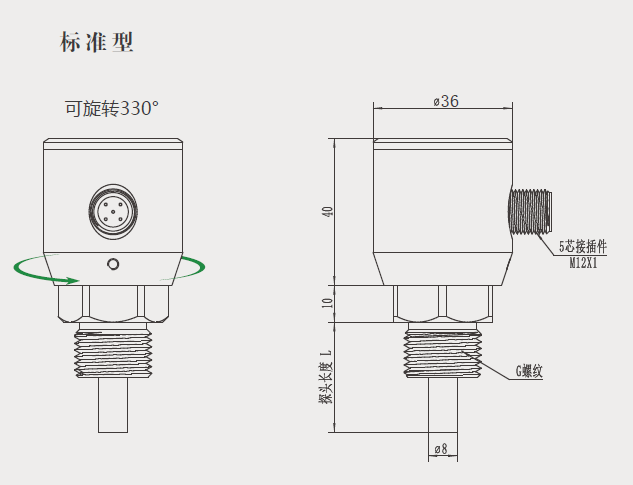

外形尺寸(MM)

标准选型表

NK210B-

G2

H

D

P

-

Q

详述

NK210B-

NK210B-电子式流量开关(传感器)

G2

接口螺纹G1/2

G4

接口螺纹G1/4

M

接口螺纹M18×1.5内螺纹

R2

接口螺纹RC1/2,NPT1/2备注

H

接口螺纹 外螺纹

I

接口螺纹 内螺纹

D

直流24V±20%供电

P

PNP输出

N

NPN输出

R

继电器输出

15

探杆长度(15-200MM)

Q

接插件式

选配附件amp;mdash;用于接插件型

NK05

PU

02

F

G

详情

NK05

M12五芯附线接插件

NK05

自接线式M12附线接插件

PU

PUR材质

02

2米长

05

5米长

10

10米长

F

母插头

G

直型

W

弯型

注:出厂标配电气附件NK05PU02FG(2米 5芯直型),可不选型,特殊需求需要备注或选型。
