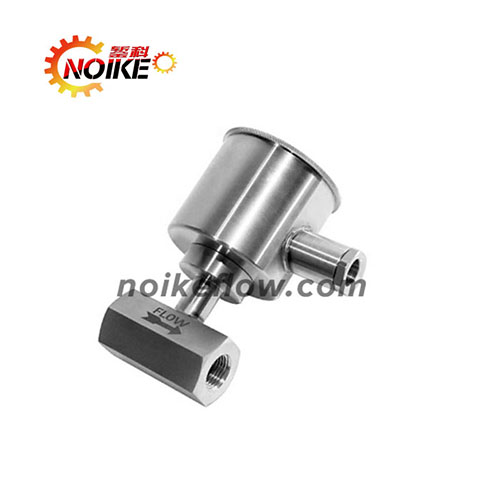

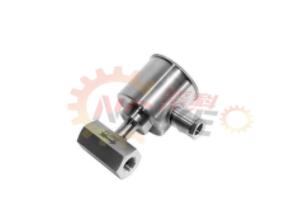

NK01BS挡板流量开关主要为工业防爆区域设计的一款防爆流量开关，适用于当流速超过设定值时，流体推动挡片，通过水流开关内的机械装置带动顶部的微动开关，通常使用在需要连锁作用或断流”保护的场所。气液两用型，消防行业／化工行业／工业自动化机械设备／冶炼设备／液压润滑设备。
◆设定范围：详见下表
◆重复性：土2．5％总量程 ◆接线方式：端子接线
◆输出形式：微动开关SPDT（常开＋常闭）
◆耐压：100bar
◆平均压力损失：0．08bar（流量最大时）
◆环境温度：－25……80℃
◆介质温度：250℃
◆防护等级：EX ib IIC T6 Gb
●材料
◆主体：不锈钢 ◆过程连接：不锈钢 ◆连接杆：不锈钢 ◆挡板：不锈钢
◆防护外壳：不锈钢防爆接线盒
通径 | 规格 | 接口螺纹 | 流量调节 |
|
| 重复性 |
|
| D | 范围 | 低端 | 高端 | 误差 |
15 | A | RC1/2amp;Prime; | 3-11 | 2.5 | 1.5 | 2.5% |
15 | B | RC1/2amp;Prime; | 5-17 | 5.5 | 2.5 | 2.5% |
20 | A | RC3/4amp;Prime; | 4.2～18 | 3.6 | 2 | 2.5% |
20 | B | RC3/4amp;Prime; | 8.3～37 | 7.2 | 3 | 2.5% |
25 | A | RC1 amp;Prime; | 5.2～23 | 4.5 | 2 | 2.5% |
25 | B | RC1 amp;Prime; | 10～48 | 9.3 | 4 | 2.5% |
32 | A | RCI 1/4amp;Prime; | 8.1～39 | 7.5 | 3 | 2.5% |
32 | B | RCI 1/4amp;Prime; | 19～90 | 11 | 6 | 2.5% |
40 | A | RCI 1/2amp;Prime; | 15～69 | 12 | 5 | 2.5% |
40 | B | RCI 1/2amp;Prime; | 25～111 | 16 | 7 | 2.5% |
50 | A | RC 2amp;Prime; | 35～92 | 14 | 6 | 2.5% |
50 | B | RC 2amp;Prime; | 46～125 | 18 | 7 | 2.5% |
接线说明：打开流量开关盖子，电气接口旁，3个黄色端子从左到右，分布对应3,2,1。1和2对应常闭，1和3对应常开。断流或者低流速报警可以接3和1。
(A) 额定电压(V) 额定电压 | A.C.110 | A.C.220 | |
非诱导电流 | 10 | 8 | |
诱导电流 | 满载电流 | 10 | 8 |
瞬时电流 | 30 | 48 | |
1.打开流量开关外壳;
2.开关出厂时已设定在约为最小流量值。调高流量设定值，顺时针旋转调节螺丝①;
3.按动靶片来检查微动开关是否正常工作，过多的逆时针旋转调节螺丝，可能导致流量开关失效;
4.安装结束后，请通过按动流量开关杠杆数次来检查，一旦发下杠杆回复时没有”咔嗒”声，顺势正旋转调节螺丝直到回复时有”咔嗒”声；
5.禁止取出螺丝固定夹②，否则将造成流量调节螺丝失效;
6.漆封的调节螺丝③仅供出厂调整流量开关状态，请勿改变或调解;
应观察三个工作周期，确定开关和与之联系运转正常，并及时盖上开关外壳。
1.安装前请仔细检查流量开关，包装应完整，外观应无损伤及变形。如有问题，请与生产厂家联系;
2.流量开关可安装在水平管道或液流方向向上的垂直管道中，但不能安装在也流向下的管道中。当安装在液流向上的管道中，用考虑重力影响。

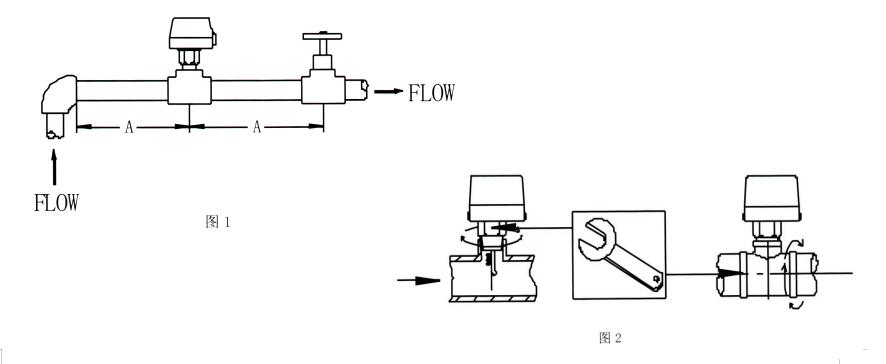

3.流量开关一定要安装一段支线管道上，其两边至少5倍管径的直线行程，同时应注意管道中液流方向必须与开关外壳上的箭头方向一致，其接线端子应在易于接线的位置;(图1)
4.安装接线时，请注意以下事项:
*绝对禁止扳手碰撞开关底板，导致流量开关变形失效;
*为避免触点及损害设备，在接线或进行调试时，应切断电源;
*接线时，绝对禁止调节微动开关接线端子,接地螺丝外的其它螺丝。并应注意，微动开关接线时不能用边过猛，否则易使微动开关本身位置移位，导致流量开关失效;
*接线必须使用专用接地螺丝，不能随意拆卸安装螺丝钉，否则将导致控制器变形失效;
*流量开关的靶片不能与管道内壁及管道中其它节流器相接触，否则容易导致开关不能正常复位。
