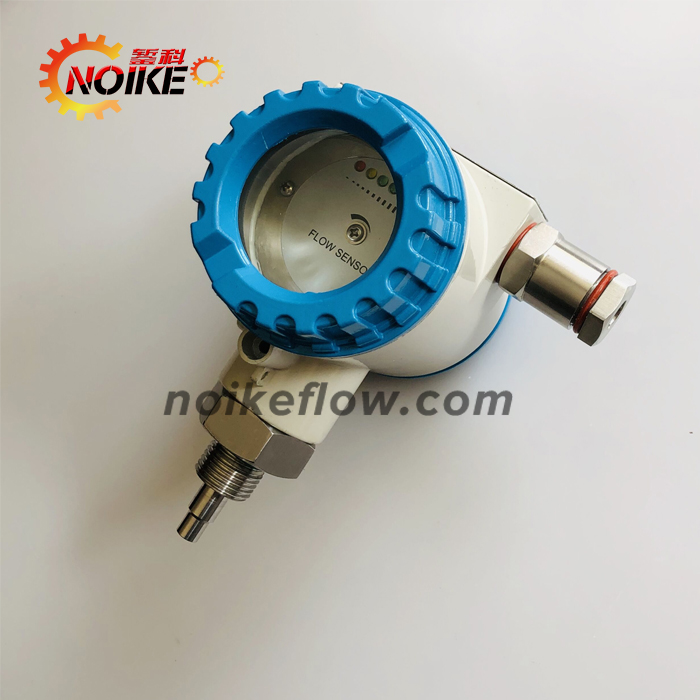

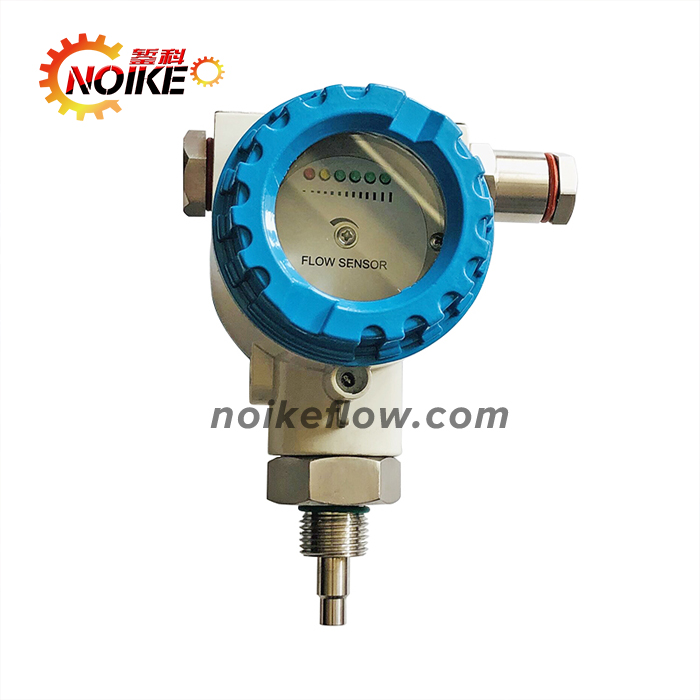

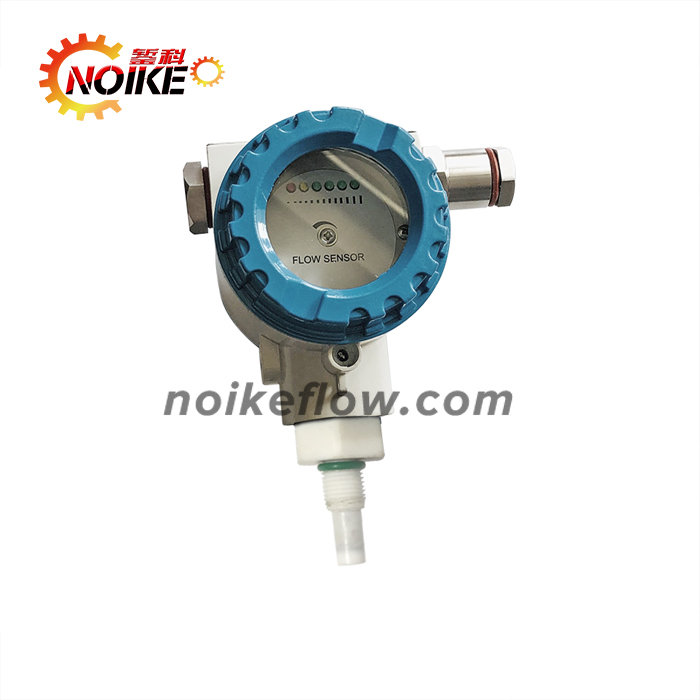

NK33EX300防爆热导式流量开关

原理，结构

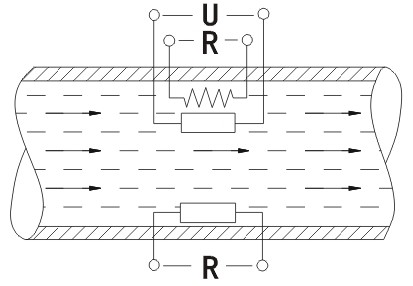

NK33EX-600系列热导式流量开关，基于热式原理在封闭的探头内包 含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走，电阻值被改变，两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层，能有效防止管道内水垢﹑锈垢等污垢附着，抗污能力更强，工作更稳定。

特点

独有锥形探头设计，能有效防止介质中缠绕物的缠绕。全防水壳体设计，独有防水调节旋钮，不用拆卸密封螺丝，即可任意调节，方 便更可靠。适用管径范围大，随意调节设定点，可选防腐型，耐压最 高达100Bar ,指示灯直接显示流量，可选继电器﹑模似量输出或模似开关量一体化输出。

NK33EX-600系列热导式流量开关可对管道中的液体流动情况进行实时监控，无活动部件，免维护，安装方便，一种型号是用于多种管径要求，提供开关量输出，并采用6个LED实时显示流体流速状态，实现下列监控功能：介质流动，降低/提高流速；介质存在/不存在；介质流动/静止；监控管道内流体流速大小﹑断流监测或防止泵的空转。被广泛应用于石油化工﹑电力﹑治金﹑钢厂﹑造纸﹑食口品加工﹑水处理﹑电池厂等行业。气液两用型，可用于气动和液压系统，可用于循环水，切割液及润滑油的断流监测，以及泵的空转保护。

技术参数

设定范围：1…150cm/s（水），3…300cm/s（油），20…2000cm/s（空气）

信号输出：PNP、NPN、继电器﹑1)常开+常闭（SPDT）

供电：24V±20%DC2)

接通电源：最大400mA（PNP或NPN型）最大1A48VAC/DC（继电器型）

空载电流：最大80mA

流量指示：LED排（6个）

设定方式：电位计设定

耐压范围：100bar

介质温度变化：≤4℃/s

响应时间：1…13s，典型值2s

初始化时间：约8s

电气保护：反相，短路，过载保护

防爆等级： ExdII CT6

防护等级：IP67

介质温度：　　-20…100℃（可定制-60…150℃）

环境温度：　　-20…80℃

储存温度：　　-20…100℃

接线方式：M12接插件

材质：探头：304不锈钢（可定制316L/钛合金/聚四氟乙烯等材质） 外壳：铸铝　　　　　　　　　　　　　　　　　

重复精度：　　±2%

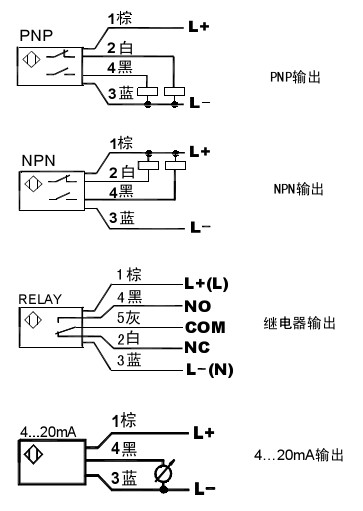

接线图

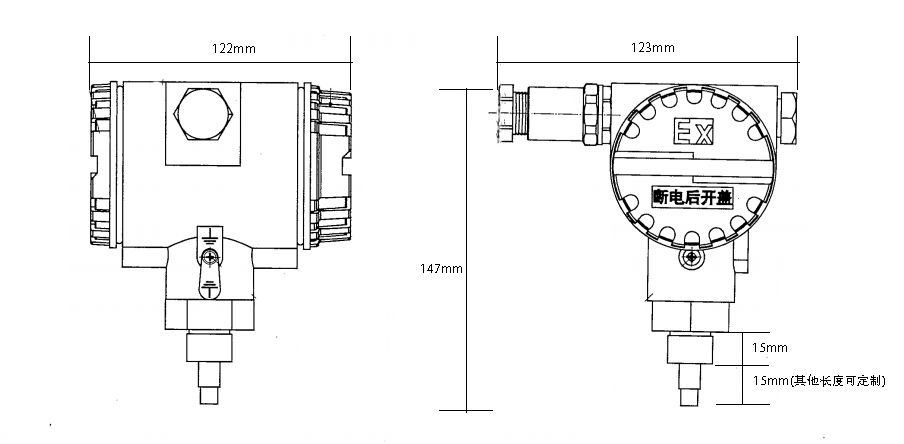

尺寸图

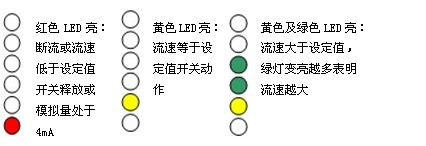

LED功能及设定（开关量型）

将流量开关装好，使介质以需要监测的流速流动，调整电位计,使第一个绿色LED恰好变亮。此后当流速低于当前值时，开关就释放。若要使开关点比当前流速小，可调整电位计使绿色LED多亮一些。

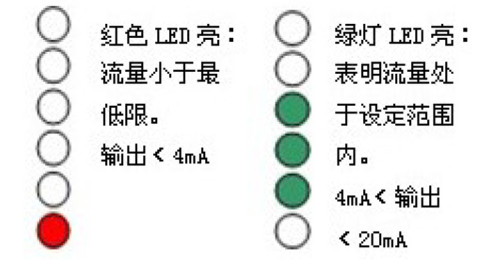

LED功能及设定（模拟量型）

将流量传感器装好，使介质以需要检测的低限流速流动，调整下限旋钮，使第四个绿色LED亮（20mA）此后，输出将正比于静止和上限之间的流速，即4mA对应静止流速，20mA对应上限流速。

工作原理

NK33EX-600系列热导式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块，流量开关的热传导同介质的流速密切相关，测量时，由发热模块发出热量，如果管道内没有介质流动，则感热模块接收到的热量是一个固定值，当有介质流动时，感热模块所接收到的热量将随介质的流速变化而变化，感热模块将这温差信号转化成电信号，再通过处理器将其转换为对应的标准模拟量信号或接点信号输出，流量开关通过这个信号对介质的流速进行显示及控制。

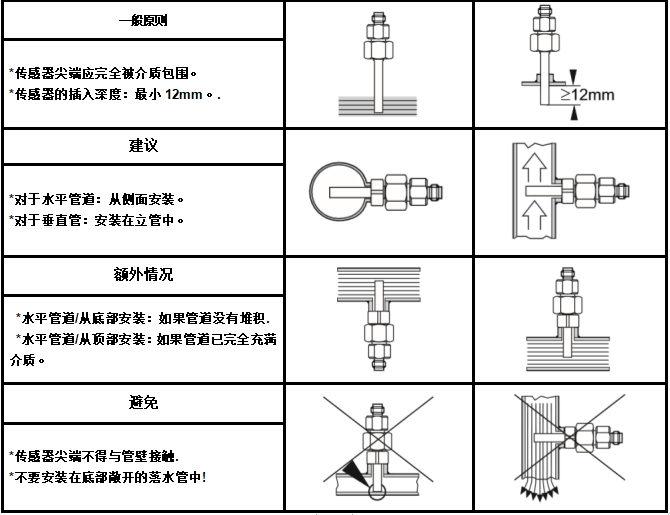

安装说明

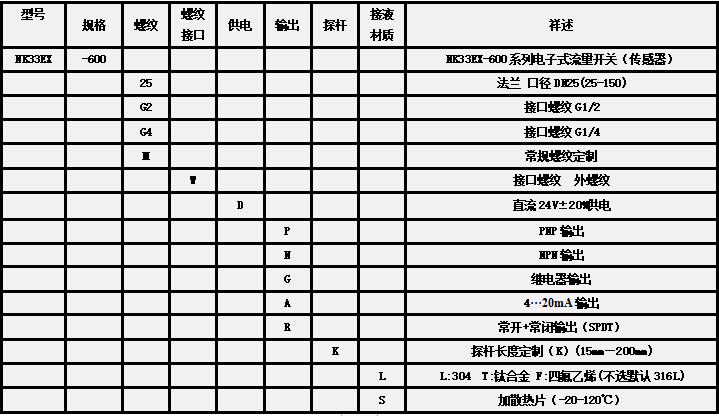

选型表

订货提示：1选型完毕后，请再次核对型号各项是否与所需一致、量程是否正确、输出信号是否正确、是否有可选项、附件漏选，如有其它特殊要求定制请说明。

使用注意事项

收到产品后，请检查包装及外形是否完好，并核对型号和规格是否与您选购的产品相符。

通电之前请务必检查供电电压是否正确，连线是否正确。因为连续错误导致的产品烧坏或负载产品损坏，公司不保修。

请勿带电安装！

在安装过程中，使用六角扳手，不得强力安装或者拆卸。否则容易损坏产品，特别是按照螺纹和壳体。

出现非正常现象，除非具备产品调节设备和技能，否则请将产品联系我公司售后技术人员。
