涡轮流量计是如何选型及原理是什么

时间: 2021年01月06日 21:51:54 点击:

  涡轮流量计如何选型是客户经常会咨询的问题。毕竟,涡轮流量计属于一种工业用仪器仪表,在购买前需要确认很多参数,这样才能选出适合工业现场的流量计。目前市场上涡轮流量计厂家十分多,各厂家的现场选型能力也不同,选择一个有丰富经验的工程师来帮忙选型,十分重要。

涡轮流量计的工作原理是什么

  涡轮流量计的原理.在管道中心安放一个涡轮,两端由轴承支撑.当流体通过管道时,冲击涡轮叶片,对涡轮产生驱动力矩,使涡轮克服摩擦力矩和流体阻力矩而产生旋转.在一定的流量范围内,对一定的流体介质粘度,涡轮的旋转角速度与流体流速成正比.由此,流体流速可通过涡轮的旋转角速度得到,从而可以计算得到通过管道的流体流量.涡轮的转速通过装在机壳外的传感线圈来检测.当涡轮叶片切割由壳体内磁钢产生的磁力线时,就会引起传感线圈中的磁通变化.传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值.

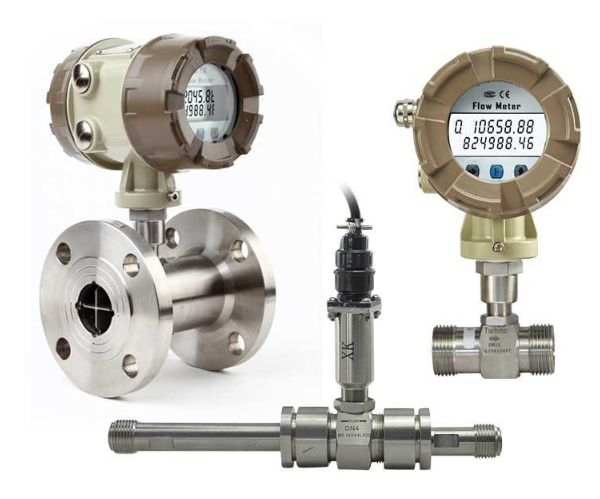

涡轮流量计的工作原理

涡轮流量计选型的时候需要对照的一些点

  1.   1、测量介质。涡轮流量计是一种速度式流量计,它先将介质的流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。它的原理,决定了它的测量介质类型,只能是气体,或者是水、纯水、有机液、无机液等无纤维、颗粒杂质的液体。因为纤维、颗粒杂质等可能会缠绕住涡轮的叶片,或者对其造成损失,继而导致测量精度受到影响,甚至停止转动。
  2.   2、管道口径。不同于其他流量计,涡轮流量计的口径可以做到很小,理论上可以做到DN4,而其他流量计一般都只能做到DN15以上。但是涡轮流量计的口径上限也很小,理论上只能做到DN200,也能适用市场上大部分的需求了。涡轮多用于一些高精度的使用场合,比如定量控制上,会用到涡轮流量计的很多。
  3.   3、测量精度。涡轮流量计的精度也有好几个等级,常规的有0.5级,1.0级。这两个等级基本能满足大部分工业现场的需求了。但是,在一些精度要求比较高的场合,往往就需要更高的等级。别担心,别的流量计很少能达到,但是我们的涡轮流量计精度是可以做到0.2级的哦,是不是很厉害呢?
  4.   4、介质黏度。前面说到了涡轮流量计的原理,涡轮流量计是利用介质的流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。原理决定了,涡轮流量计不适用于测量过于黏稠的液体,不然会影响叶轮的转动(这种情况下比较适合用椭圆齿轮流量计)。理论上说,涡轮流量计的介质黏度要小于5×10-6m2/s(大于5×10-6m2/s的液体,要对流量计进行实液标定后使用),通俗的说,要黏度比食用油小的。
  5.   5、公称压力。按照目前市场上需求,主要有1.0Mpa;1.6Mpa;2.5Mpa;4.0Mpa;6.3Mpa(其它压力等级可定制,按协议供货)。
  6.   6、介质温度。按照目前市场上需求,主要温度范围是-20℃~+120℃(不锈钢测量管),如果需要更大范围的话,可以向厂家咨询,能否定制。
  7.   7、供电电源。按照目前市场上需求,主要有3.6V锂电池;12VDC;24VDC三种供电方式可选,大家可以按照现场工况挑选适合自己的供电方式。
  8.   8、输出信号。按照目前市场上需求,主要有三线制脉冲输出、两线制4-20mA输出。另外,有些场合可能需要数字量输出,我们也能提供modbus的RS485通讯和RS232通讯。
