智能电磁流量转换器怎么调流量计数会更好一些

时间: 2021年01月06日 14:25:00 点击:

智能电磁流量计怎么调试,这是一个十分专业的问题,要了解这些问题,其实我们可以从他的相关阐述里找寻答案。

首先来看一下电磁流量计的测量范围,智能电磁流量计和防爆电磁流量计调试测量范围是一样的,防爆电磁流量计更加跟大家来进行解释,这里以防爆款为例阐释下。

防爆电磁流量计测量范围

防爆型价格口径有关。这点和普通流量计相似。

测量范围可以参考如下

通常,工业用防爆流量计适合于测量2〜4m / s的介质流量。在特殊情况下,最小流速应不小于0.2m / s,最大流速应不大于8m / s,如果介质中含有固体颗粒,通常流速应小于3m / s以防止内衬和电极之间的摩擦过大。对于粘性流体,流速可以选择为大于2m / s。较大的流速有利于自动消除附着在电极上的粘性物质的影响并提高测量精度。

在确定了测量范围Q的条件下,可以根据上述流量V的范围确定流量计直径D的大小,并可以通过以下公式计算出该值:

Q = PI D2V / 4

Q:流量(㎡/ h)D:管道内径V:流量(m / h)

防爆流量计的量程Q应大于预期的最大流量值,而正常流量值应略大于流量计全量程的50。

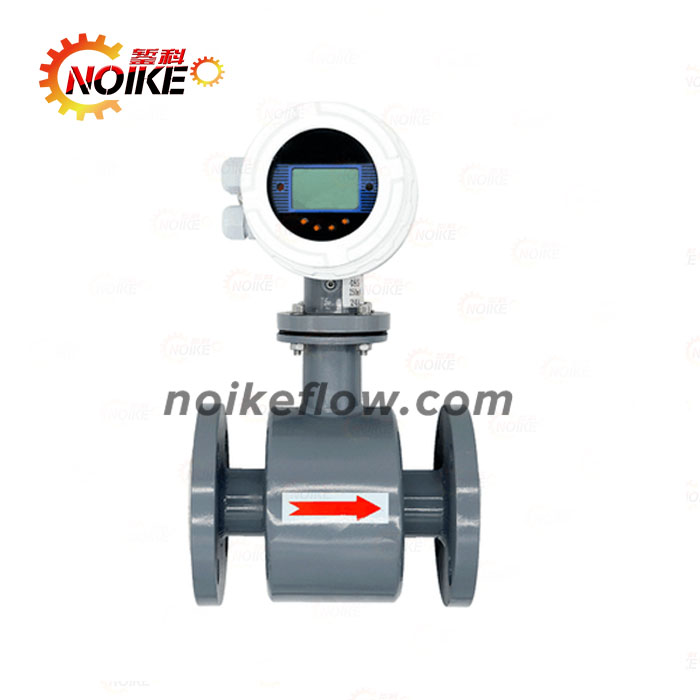

智能电磁流量计

智能电磁流量计

除此之外,我们还可以从电磁流量计比较常见的一些具体参数来看他的一些基本属性,这对于调试来说相当重要。
公称直径:DN10〜DN3000mm

公称压力:0.6〜4.0MPa(高压可定制)

主电源:AC220V 50Hz / DC24V / 3.6V

显示:瞬时流量,流量单位,累计流量

单位公升:立方米,加仑(可选)。

精度:±0.5%,±0.3%

输出信号:RS485 / 4-20mA /脉冲/模拟

通讯:RS232,RS485(MODBUS),HART是可选的

衬里材料:氯丁橡胶,聚氨酯橡胶,PTFE,F46,PFA等等

电极材料:SUS316,HB,HC,钛,钽,铂铱合金,Wolfram

温度 :-20°C〜+ 180°C

环境温度。 -25°C〜+ 60°C

中型电气

电导率:≥5us/ cm

测量范围:1500:1,流量<15m / s

防护等级:IP65,IP67,IP68(可选)

当然这只是针对市场上的一些特定厂家的产品参数来的,大致内容可以供参考。



接下来,我们要来看具体到调试过程。

智能电磁流量计是如何调试

按照正常的工作流程查找问题进行调试:

调试前,应模拟实际测量介质的温度,压力,流速等条件进行通水调试。若在通水试验过程中发生异常,或是参数缺失,应对仪表进行单体检测或送出生产单位进行校验。步骤可参考如下进行:

1、在传感器没有液体的情况下,调节零点电阻器,使之输出电流4mA;

2、传感器加液到满量程,调节满程电阻器,使之输出电流20mA;

3、反复以上步骤两三次,直到信号正常;

4、调节完毕,拧紧保护盖。

之后,在进行完单项功能通水测试,控制主机各项预备调试完成后,可进行系统调试。油性介质管道需进行干燥后方可通入被测介质进行系统运转。系统调试时,主机应预先对各个测量点进行编码扫描,确保各仪表部件均在正常工作状态后方可进行功能性调试。功能性调试时,由主机系统对各仪表分别进行参数的读取,临界值报警试验等,然后进行控制数据的写入,逐一进行调试,并将相关数据发送到相关上位机进行分析。

一般情况下,生产制造调试厂家利用标定装置就可以完成调试过程。

所以不太需要进行现场调试,因为厂家调试好了。
