什么是管道流量计 图片让你认识下

时间:2020-08-06 11:08:25 点击:0

  事实上,我们一般情况下常见到的流量计都属于管道流量计。因为要达到工业测量的目的就必须要在一定的媒介的连接下进行,流量计需要安装在管道上才能实现它的测量或者是探测的目的。因此,换句话说我们将之称作管道流量计其实也没有任何的毛病。

  通常情况下,根据情况的不同,流量测量的要求也可能不同。它可以是体积或质量流率,介质可以是气体或液体,测量可以是侵入性的或非侵入性的,依此类推。尽管某些技术在某些类型的流体中效果更好,而在其他类型的流体中效果不佳,但有些技术根本不适合某些应用。结果,在工业中使用了不同类型的流量测量技术。

  可以在工业上找到应用的常见管道流量计类型如下:

  1.阻塞流量计

  阻塞流量计通过在流动流体的横截面积中引入限制来进行操作。 限制流动区域会导致障碍物上的压降,该压降是由流体速度的变化引起的。 工作原理基于伯努利方程和流体流动的连续性方程。 结合这些方程式,我们可以找到流量与压降之间的关系。

阻塞式或头式流量计有两种类型:
压差类型
可变区域类型

  2.孔板流量计

  孔板的主要优点是设备成本低,结构简单,易于安装在管道中。如图3所示,使用孔板的主要缺点是在孔板上通常会经历永久性的压降。孔口后的压降显着降低,只能部分恢复。永久压降的大小约为40%,这有时令人反感。需要更多的压力来泵送液体。

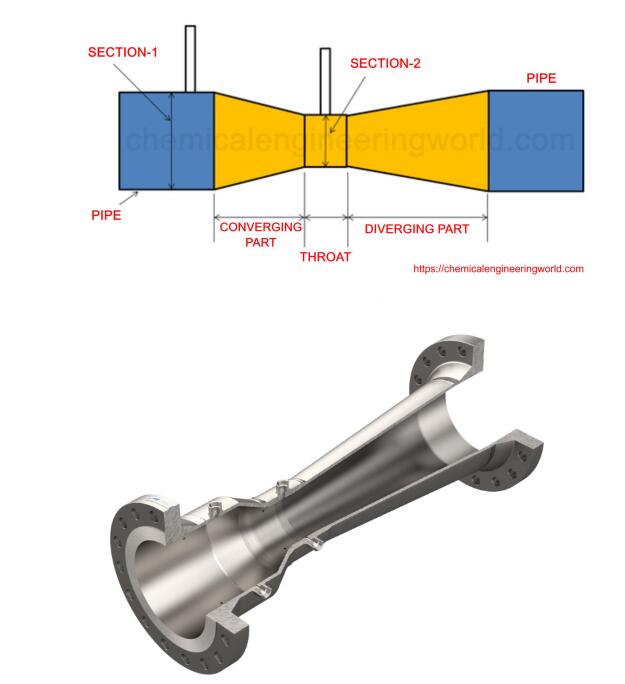

  3.文丘里管流量计

  文丘里管的设计使流动路径的变化是逐渐的。结果,在流动路径中没有永久的压降。放电系数Cd在0.95至0.98之间变化。文丘里管非常在较宽的流量范围内可实现精确测量,并且逐渐收缩和膨胀可减少阻力,并降低压力损失。该结构还为仪表提供了很高的机械强度。然而,主要的缺点是仪表的高成本。

  4.流量喷嘴式流量计

 流量喷嘴是孔板和文丘里管之间的折衷方案。主要区别在于,流量喷嘴具有逐渐收缩的形状,而不是孔板的突然收缩的形状。流量喷嘴通常用于高速,低粘度的流量。与其他压差计相比,流量喷嘴还具有更大的流量。

  孔板流量计,文丘里管和流量喷嘴的工作原理是恒定面积可变压降。在这里,阻塞面积是恒定的,并且压降随流量变化。另一方面,转子流量计用作恒定压降可变面积流量计。

  5.转子流量计

  转子流量计只能在垂直管道中使用。与其他类型的流量计相比,其精度也较低。但是转子流量计的主要优点是结构简单,易于安装,并且可以在校准后的刻度尺上直接看到流量,而无需任何其他设备的帮助。差压传感器等。此外,它可用于各种流量变化。

  6.正排量流量计/容积式流量计

  容积式流量计是唯一直接测量通过管道的流体量的流量计系列。这是通过仪表每次旋转使特定量的流体通过来实现的。关于这些工作方式的一个很好的类比是想象将一个桶装满并倾倒多次以测量水量。容积式流量计非常精确,与流体的粘度,密度,速度或温度无关。由于准确性和易用性,容积式流量计通常用于生活用水测量。

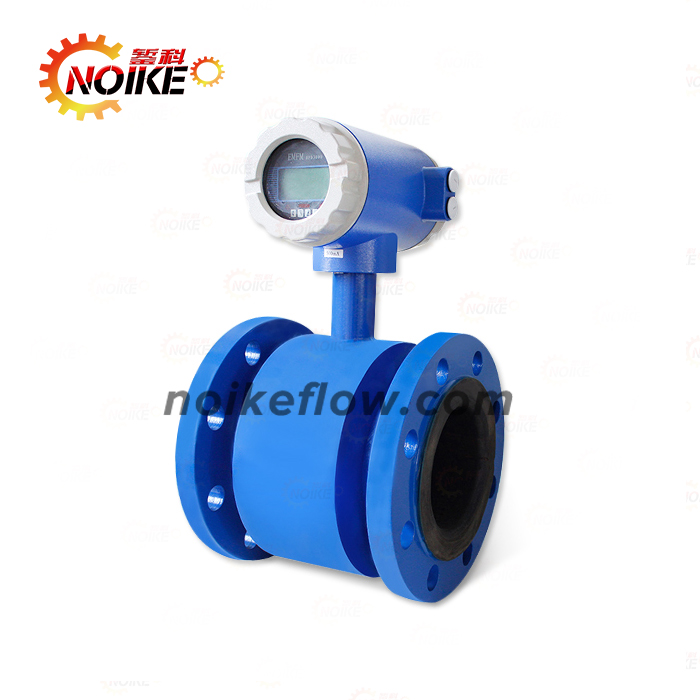

  7.电磁流量计

  电磁流量计使用法拉第电磁感应定律的原理来计算流体流速。法拉第定律指出,导体在磁场中移动时会感应出电压。在这种情况下,液体流体充当导体,磁场被施加到计量管。这将产生一个电位差,该电位差将由垂直于流动方向对齐的电极进行监控。电位差或产生的电压与速度成正比,然后使我们能够找到流速。

  以上即是管道流量计图片的相关内容了,如果还有问题请随时联系我们,我们收到之后会第一时间回复您的。
