防爆热式流量开关工作原理是怎么样的

时间: 2020-07-03 点击:

热式流量开关也被称之为热导式流量开关,主要原理有利用探头温度变化产生差值的原理设计的。

防爆热式流量开关,其原理与之相似,主要的区别在于其防爆的属性。

防爆热式流量开关工作原理

防爆流量开关的工作原理是基于热交换原理设计的,前端安装一个流量传感器,与介质接触部分有两个探针。一个测量介质温度 , 另一个测温并被加热;当没有介质流动时两个探针的温差最大 , 有介质流动时两个探针的温差变小。温差的大小只与介质的流速有关,流速越大温差越小,流速越小温差越大;不流动时温差最大。同时与介质的自身的导热特性、湿度有关。当流速低于或上于某一设定值时,继电器接通或断开,输出开关量信号。

防爆热式流量开关工作原理是怎么样的

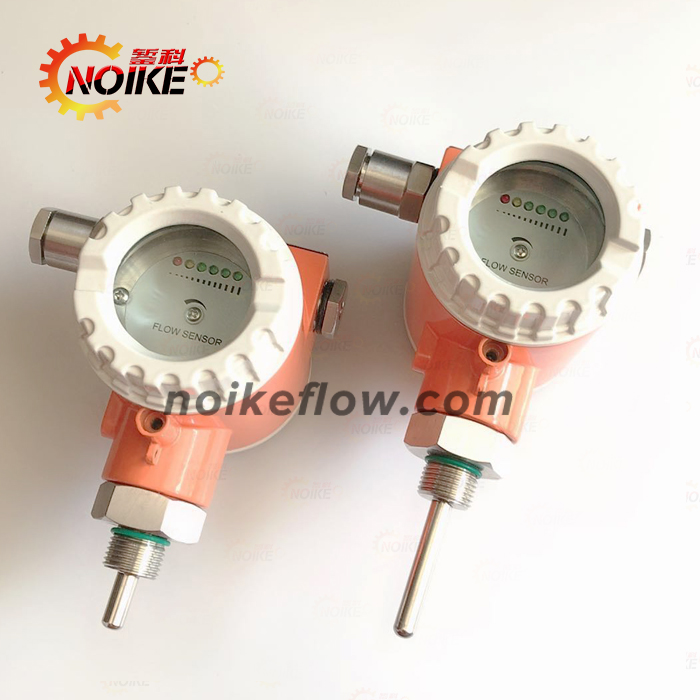

防爆流量开关关示意

关于其原理的解释,通俗点可以解释为在探头内置一个发热传感器及两个感热传感器,并与介质接触。在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。

热式流量开关工作时,发热传感器发出恒定的热量,当管道内没有介质流动时,感热传感器接收到的热量是一个恒定值,当有介质流动时,感热传感器所接收到的热量将随介质的流速变化而变化,感热传感器将这温差信号转化成电信号,在流速达到某设定点时,热式流量开关输出开关量信号。
