今天我们来讲讲孔板流量计工作原理示意图,希望可以给大家有所帮助。
孔板流量计本质上是一种流量计,它使用差压测量原理来测量流体(主要是液体或气体)的流量。
孔板中基本上安装有孔板,以阻止流体流动。在此,流线收缩是由于孔口引起的面积收缩,而孔口是通过法兰放置在管道之间。
有一个vena -contacta被视为最小面积-横截面。
孔板上产生的压差与液体或气体的流量成正比。
当要确定其流量的液体/气体通过孔板流量计时,孔板流量计的入口部分和出口部分之间的压力会下降。可以使用差压测量仪测量该压力下降。
根据伯努利方程,由于该压差与流量成正比,因此压差仪可以配置为显示流量而不是显示压差。

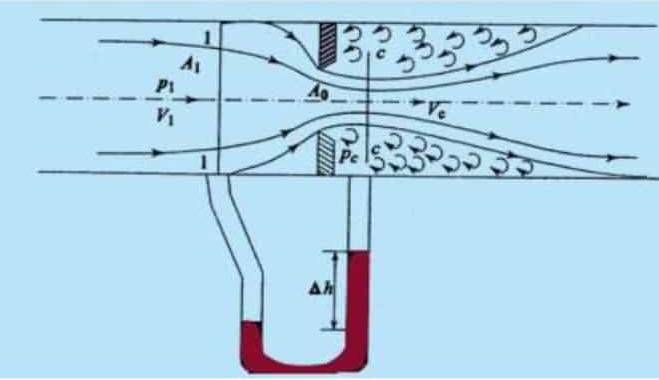

孔板流量计工作原理示意
孔板流量计的工作原理与文丘里管流量计相同
孔板固定在管道的一部分上,通过在流道上设置孔的形式的开口而对流造成阻碍。
