用于蒸汽,气体和液体的涡轮流量计基本原理介绍

时间: 2020-04-06 点击:
涡轮流量计的主要元件包括多叶片转子,该多叶片转子与流量成直角安装,并悬浮在自由运行轴承上的流体流中。涡轮的旋转速度与速度成正比,因此与被测流体的体积流量成正比。通过了解流体的密度,然后可以根据需要计算质量流量。
涡轮的旋转速度可以使用安装在管道外部的电子接近开关确定,该开关对脉冲进行计数,如图4.3.5所示。
液体(冷凝水)涡轮流量计
用于液体(例如冷凝水)的涡轮计通常设流量计成转子的直径略小于流量计腔的内径。
在较大的管道​​中,为了最大程度地降低成本,可以将涡轮机元件安装在管道旁通管中,甚至可以将流量计主体安装在旁通管或分流器中,如图4.3.6所示。
旁路流量计包括孔板,孔板的尺寸设计成可为主流样品通过并联回路提供足够的限制。尽管仍可以如前所述确定涡轮的转速,但仍然存在许多较旧的单元,其机械输出如图4.3.6所示。
显然,通过这种机械装置,涡轮机轴与压盖密封之间的摩擦可能会很大。

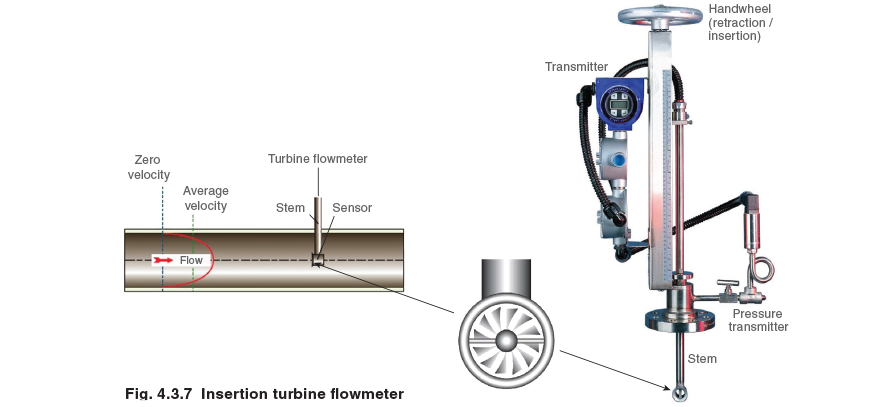

用于蒸汽,气体和液体的插入式涡轮流量计:
插入式涡轮流量计越来越受欢迎:它们的主要优点是可以在完全工艺条件下安装,而无需关闭生产线。这是通过“热攻”实现的。它们的工作原理与液体涡轮流量计相同,在液体涡轮流量计中,转子叶片的旋转频率是使用电磁传感器测量的。
插入式涡轮流量计的优点:
可以在完整的过程条件下安装。
  在大型管道上相对便宜。
可以在所有媒体上使用。
低的诱导压降,因为流动阻塞最小。
中等精度,通常为读数的±2%(蒸汽)和±1.5%(冷凝水)。
精确测量流量,最大量程比为25:1
相对紧凑的安装长度,通常分别在流量计的上游和下游仅需要10D和5D的直管。
可以测量大型管道中的流量(> DN400)
插入式涡轮流量计的缺点:
在较小的管道上使用时相对昂贵。
活动部件需要定期维护。
湿蒸汽会损坏涡轮机并影响精度。
插入式涡轮流量计的典型应用:
干饱和蒸汽
过热蒸汽。
但是,冷凝水回流管在流量计量之前必须注意除去空气和闪蒸蒸汽。
天然气和空气应用。
用于蒸汽,气体和液体的涡轮流量计是什么东东?就是以上的内容了,具体产品信息,请根据现场工况和适用要求咨询zan錾科工作人员详询。
