孔板流量计如何进行安装的?

时间:2019-12-13 03:12:13 点击:0
孔板流量计如何进行安装的?内容可参见下述:
下面讨论了ISO 5167中最重要的一些要点:
压力攻丝-小口径管道(称为脉冲管线)将孔板的上游和下游压力攻丝连接至差压或DP单元。
压力接头的位置可以改变。最常见的位置是:
如图4.3.3所示,从包含孔板的法兰(或支座)上取下。这很方便,但是需要注意在管道底部的水龙头,因为它们可能会堵塞。
上游侧为一个管道直径,下游侧为0.5倍管道直径。这不太方便,但可能会更精确,因为在此位置上发生的腔收缩处的压差最大。
拐角丝锥-通常用于较小的孔板上,在这些较小的孔板上,由于空间限制,难以制造带法兰的丝锥。通常在包括或小于DN50的管道直径上。
信息可以从DP单元与温度和/或压力数据一起馈送到流量指示器或流量计算机,以提供密度补偿。
管道-孔板下游必须有至少五个直管直径,以减少由管道引起的干扰的影响。
但是,孔板上游所需的直管数量受以下因素影响:
szlig;比;这是孔口直径与管道直径之间的关系(请参见公式4.3.1),通常为0.7。

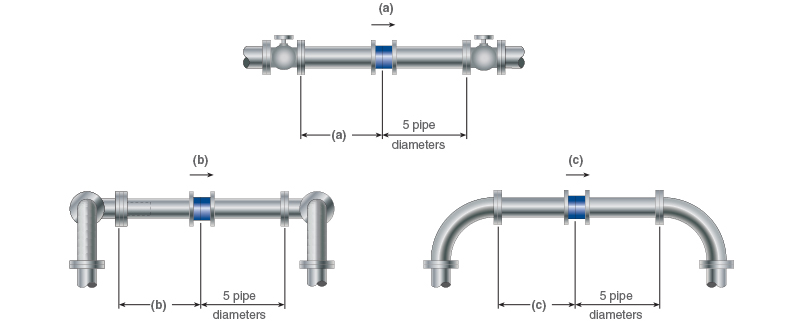

前述障碍物的性质和几何形状。下图中显示了一些阻塞示例:

图4.3.4

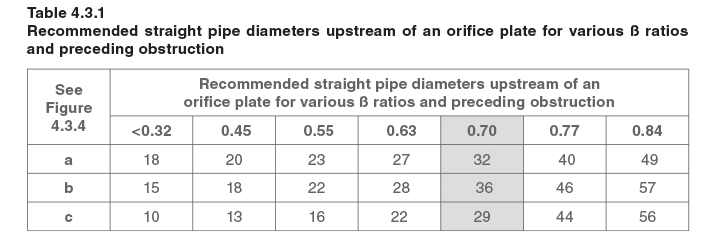

表4.3.1将szlig;比率和管道几何形状结合在一起,以建议图4.3.4所示配置所需的管道直径数量。
在特别困难的情况下,可以使用整流器。 这些将在模块4.5中详细讨论。

孔板式蒸汽流量计的优点:
简单而坚固。
准确性好。
低成本。
如果计算,公差和安装符合ISO 5167,则无需校准或重新校准。
孔板式蒸汽流量计的缺点:
由于流量和压降之间的平方根关系,调节范围限制在4:1和5:1之间。
孔板会因水锤而弯曲,并会阻塞设计或安装不当的系统。
孔的方形边缘会随着时间的流逝而腐蚀,特别是在蒸汽湿或脏的情况下。这将改变孔的特性,并会影响精度。因此,必须进行定期检查和更换以确保可靠性和准确性。
孔板流量计系统的安装长度可能很大。为了保证精度,至少需要10个上游直管直径和5个下游直管直径。
在紧凑型工厂中很难做到这一点。考虑一个使用100 mm管道的系统,szlig;比率为0.7,其布局类似于图4.3.4(b)所示:
所需的上游管道长度为= 36 x 0.1 m = 3.6 m
所需的下游管道长度为= 5 x 0.1 m = 0.5 m
所需的总直管段为= 3.6 + 0.5 m = 4.1 m
孔板式蒸汽流量计的典型应用:
流量保持在4:1到5:1之间的限制范围之内。
这可能包括锅炉房和向许多工厂(一些在线,一些离线)供应蒸汽的应用,但总流量在此范围内。
