流量计安装指南第一篇

时间: 2019-12-14 点击:
流量计安装不到位危害无穷。
那是因为可能会损害任何流量表的流量测量精度的最常见方法是不正确的安装,并且基于压力的流量表也不例外。
下表显示了在安装基于压力的流量表元件时必须考虑的一些细节:
必要的上游和下游直管长度
Beta比(原孔直径与管道直径之比:β= d / D)
脉冲管丝锥位置
点击完成
变送器相对于管道的位置
管道网络的急转弯将大湍流引入到流量中。

弯头,三通,阀门,风扇和泵是管道系统中大规模湍流的最常见原因。

在这方面,相继在不同平面上的弯头是最糟糕的原因。

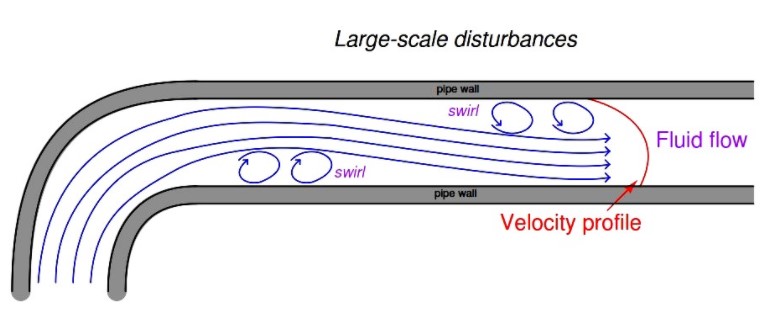

当流体的自然流动路径受到这种管道布置的干扰时,该流体的速度轮廓就会变形;例如从管道的一个壁边界到另一壁边界的速度梯度将不规则。

流中会出现大涡流(称为涡旋)。这对于基于压力的流量元件可能会产生问题,这些元件依靠线性加速度(一维速度变化)来测量流体流量。

如果流体轮廓足够扭曲,则在单元处检测到的加速度可能太大或太小,因此不能正确地代表整个流体流。

因此,基于压力的流量表应始终位于可能的情况下,如控制阀和弯管的主要扰动的上游。
流量计安装指南第一篇的内容就是以上这些了,如果您还有别的需要或者是选购需求,请直接联系錾科工作人员详询哦。
