涡街流量计传感器是什么？
时间：2019-11-26 02:11:23
点击：0 次
涡街流量计按照Karman涡街的物理原理运行。当流体流通过非流线形体时，涡流被交替地推向该流形体的侧面，然后被流分离或脱落。
涡旋脱落的频率与平均流速成正比，因此与体积流量成正比（雷诺数gt; 4000）St = Fd / V
涡旋频率= St.v / d
St =强度数（无量纲）
v =速度流体（m / s）
d =钝体的宽度（m）
由涡流引起的交变压力变化通过侧向端口（传感器）传递到阻流体。
传感器检测压力脉冲并将其转换为电信号。
它们通常具有frac12;英寸至12英寸的法兰尺寸。
在气体服务领域，频率大约是液体应用领域的10倍。
物体宽度（d）和涡街波长{（l）/（lambda）}之间的比例称为”斯托勒数”（S），大约等于0.17
ls = d
lraquo;d / 0.17

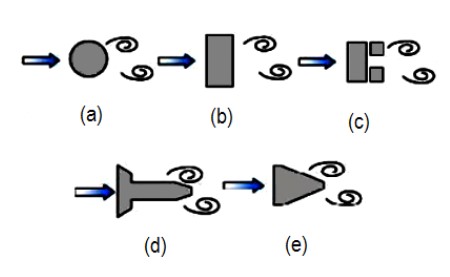

涡流：
各种形状
（周围
（b）矩形
（c）两端口矩形
（d）三通
（e）三角形
涡街流量计传感器的类型
涡街流量计内部有一个钝体（用于阻塞）以产生涡流。通过测量这些涡旋，我们可以测量等效流速。我们有不同类型的传感器可用于测量这些涡旋。
他们是：
热感器
机械传感器
电容式传感器
压电传感器
应变片传感器
超声波传感器
关于涡街流量计传感器的类型，下篇文章中将继续为大家详细讲述。
