涡街流量计，你想知道的全在这里了
时间：2019-11-06 05:11:50
点击：0 次
涡街流量计是一种差压测量流量计，可同时测量液体和气体流量。涡街用于连续流量测量。
原理：

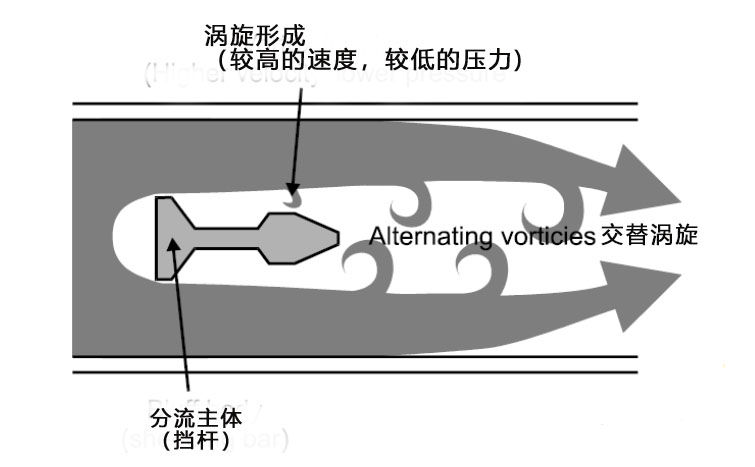

当气流通过静止的物体或钝体并导致在其下游形成漩涡（称为涡旋）时。每个涡流将形成，然后从物体上脱离并继续与流动的气体或液体一起移动，一次一次交替发生。随着涡流的形成和脱落，压差会发生变化。该压力变化用于以与涡流脱落成比例的频率来驱动密封传感器
调味酱测量的原理基于西奥多middot;冯middot;卡曼（Theodore von Karman）的理论。卡曼频率是f与速度V成正比，因此可以通过测量卡曼涡旋频率来获得流量：
f = StV / d
f =涡旋频率
St = Strouhal的数字无量纲
V =中等流速
d =三角形素数的宽度
施工与工作：

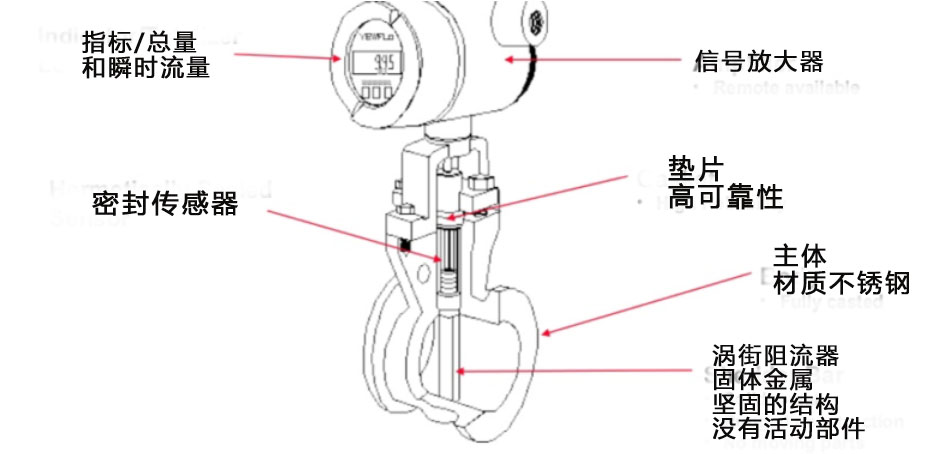

阻流体固定在流的中心，流体从旁流体流过。 随着涡流的形成和脱落，压差会发生变化。 该压力变化用于以与涡旋脱落成比例的频率来致动密封传感器。 涡街流量计随附有传感器。

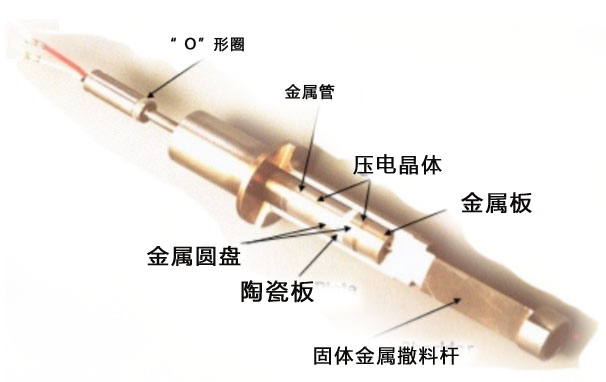

涡街流量计中使用的压力传感器不是标准差压变送器，因为涡街频率太高，无法被此类笨重的仪器成功检测到。 相反，传感器通常是压电晶体。

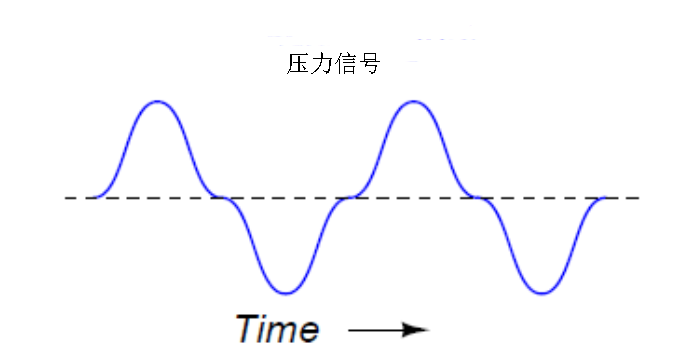

这是安装在涡流仪中的金属棒，否则是传感器部分。 筛杆垂直于水流安装。 如果压差传感器以固定的方向直接安装在固定物体的下游，可以检测到通过的涡流作为压力变化，则交流信号将被检测到：
产生的交替信号的频率与流经泄油杆的流体的流速成正比。由于检测到的压力波的幅度无关紧要，因此不需要校准这些压力传感器。仅波浪的频率对测量流量很重要。
有钝体，有不同形状的圆柱体，三角形，矩形，漩涡形等。
以上即是涡轮流量计，你想知道的全在这里了的全部内容了，如果您有别的疑问或者是选购问题，请直接联系錾科工作人员详询。
