流量开关在水冷机中的安装位置以及其作用
时间：2019-10-23 10:10:30
点击：0 次
流量开关作为水冷机中必不可少的一个仪器，对于发挥水冷机的真正运转作用必不可少。今天通过以下动画示意介绍一起来认识下水冷机的主要部件和流量开关在其中扮演的角色。相信你会对其有一个全新的直观认识。

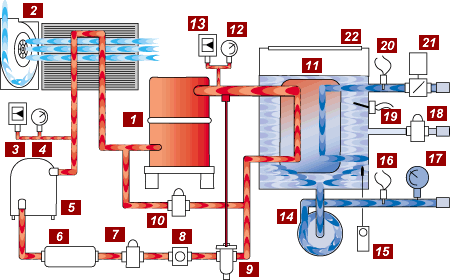

风冷水冷机：30吨动画示意图
以下内容对应上图中的序号依次展开。
压缩机（＃1）
压缩机在制冷剂循环中具有两种功能。首先，它消除来自蒸发器的制冷剂蒸汽和降低了在蒸发器，其中所期望的蒸发温度可以维持一个点处的压力。其次，压缩机使制冷剂蒸汽到足够高的水平的压力，使得温度比可用于在制冷剂蒸气冷凝的冷却介质的温度高。
风冷冷凝器（＃2）
空气冷却冷凝器，其中由制冷剂吸收的工艺热散发到周围的空气的热交换器。由于热量通过高温高压蒸汽放出，其温度下降直至蒸汽冷凝成液体。离心鼓风机或电动机驱动的风扇在冷凝器上产生气流。
高压极限（＃3）
保护系统免受制冷剂回路中过大的压力。
高压压力表（＃4）
直观显示制冷剂的冷凝压力。
液体接收器（＃5）
要求接收器在维修期间保持系统制冷剂充注量。
干燥过滤器（＃6）
滤网干燥器去除了制冷剂中的水分，污垢和其他异物，这些物质会损害系统组件并降低效率。
液体管线电磁阀（＃7）
液体管路电磁阀是一种电控制冷剂流量控制阀，在压缩机停止时会关闭。这样可以防止液体制冷剂迁移到蒸发器，并在压缩机再次启动时引起液体结团。液体团块会严重损坏压缩机。压缩机开启时，阀门打开。
制冷剂视镜（＃8）
制冷式瞄准镜允许操作员或维修人员观察液态制冷剂的流动。充足的制冷剂取决于干净的液体流量。液流中的气泡表示制冷剂不足。如果水分进入系统，水分指示器会发出警告，指示需要维修。绿色指示灯指示没有水分。黄色指示灯指示系统已被湿气污染，需要维修。lt;
膨胀阀（＃9）
膨胀阀以适当的速率计量流入蒸发器的液态制冷剂流量，以冷却工艺用水。当需要更多的冷却时，额外的制冷剂通过阀门计量进入蒸发器。
热气旁通阀（＃10）
热气旁通阀（数字涡旋压缩机不附带）通过调节压缩机容量来防止压缩机短暂循环。激活后，阀门打开，并允许热的制冷剂气体进入制冷剂流并进入蒸发器。这降低了系统的有效容量。使用数字涡旋压缩机的机组通过压缩机涡旋板的节能隔离在内部卸载。
蒸发器（＃11）
蒸发器是一种装置，液体制冷剂在其中沸腾，在蒸发时吸收热量，从而冷却过程流体。
低压制冷量规（＃12）
直观显示制冷剂的蒸发压力。
制冷剂压力下限（＃13）
保护系统免受制冷剂回路中的低压影响。
冷却液泵（＃14）
冷却液泵使冷却的流体通过过程回路循环。
冻结限制（＃15）
冻结统计有助于防止蒸发器冻结。在大多数型号上，这是一个选项。
处理传感器探针（＃16）
待处理传感器探头放置在要进行处理的冷却剂流中。根据待处理冷却液温度做出控制决策。
冷却液压力表（＃17）
直观显示提供给过程的冷却液压力。
转换水电磁阀（＃18）
当通过浮球开关激活时，水混合电磁阀将打开，并将补给水引入水箱。这样可以将储罐恢复到适当的运行水平。
水库液位浮动开关（＃19）
水库水位浮动开关位于水库中适当的水位处。如果水位低于适当的水位，则浮子开关会激活补水电磁阀，将水箱注满到适当的水位。
从过程传感器探针（＃20）
来自过程传感器探头放置在过程返回的冷却剂流中。注意：此选项仅在LE＆HE控制仪器上可用。
蒸发器流量开关（＃21）
蒸发器流量开关可保护系统免受冷却液流量过低的影响，冷却液流量过低会导致系统运行问题和损坏。注意：在大多数型号上，这是一个选项。
水库（＃22）
选择的冷却液储罐要有足够的容量以支持冷却器的流量要求。储罐是非加压的，可促进空气分离和高工艺流量。
以上即是流量开关在水冷机中的安装位置以及其作用的全部内容了，如果您对其中有任何的疑问或者是选购需求，请直接联系工作人员详询。
