超声波流量计是通常用于测量明渠流量，特别是用于测量水槽的仪器设备之一。超声波流量计通常价格低廉，坚固耐用，并提供合理的精度水平（对于扬程变化小于1.0英寸，+ /-0.02英寸）。
超声波流量计如何操作
超声波传感器从传感器的面部产生声音脉冲。然后，他们测量回声返回的时间-补偿声速随温度的变化。产生脉冲的频率因应用程序和流量计制造商而异[40 kHz（ISCO 4210），50 kHz（ISCO Signature和Hach / Sigma 950），75 kHz（Hach sc200），125 kHz（Pulsar dB3）]。
超声波传感器悬挂在它们正在测量的流上方-它没有浸入或接触流。由于它们是非接触式的，因此不受流中化学物质，油脂，悬浮固体或淤泥的影响。此外，它们不需要定期维护来清洁它们。
安装支架样式
当前市场上有四种与水槽一起使用的超声波传感器安装支架：
固定位置
固定位置（中央安装）
垂直可调（中心安装）
两位置可调

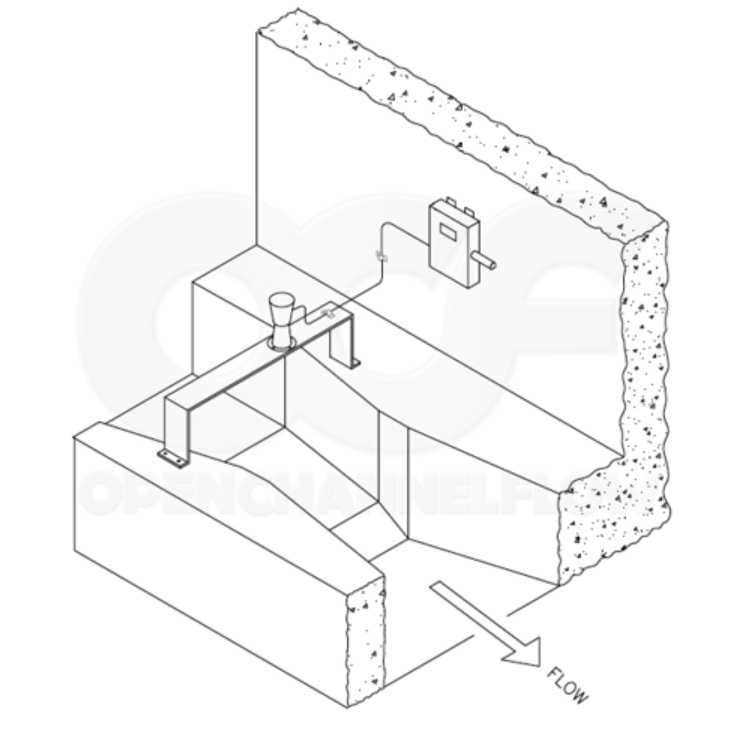

固定位置
固定高度/长度的支架是通过将两根不锈钢管牢固地焊接在一起而形成的。支架固定在水槽的顶部/侧面（在顶部法兰或水槽周围的混凝土上）。
不能对传感器的高度进行任何调整。根据传感器支架的设计，传感器可能可以沿支架的水平臂向下滑动一些。这些支架不可在现场调节。
固定设计的问题包括将传感器安装在靠近水槽侧壁的可能性以及缺乏调整以适应不同的传感器光束角度或死区的问题。

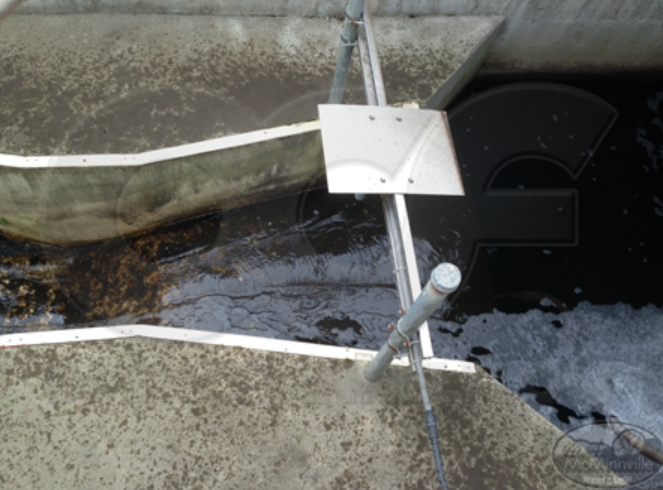

固定位置（中心安装）
通常由承包商和超声波流量计制造商提供的固定位置（中心安装）支架将传感器放置在支柱框架上，该支柱框架安装在水槽的两侧，以便传感器跨过水槽并位于中心线下方。
在确保传感器不会意外移位的同时，这种方法在安装灵活性和传感器维护方面的功能最少。要访问传感器，必须将整个水平撑杆松开，并将已拆卸的撑杆摆到不正确的位置（非常类似于下面的垂直可调（居中安装）支架）。除了最初的制造之外，还无法轻松调整传感器的高度以适应实际的现场条件。

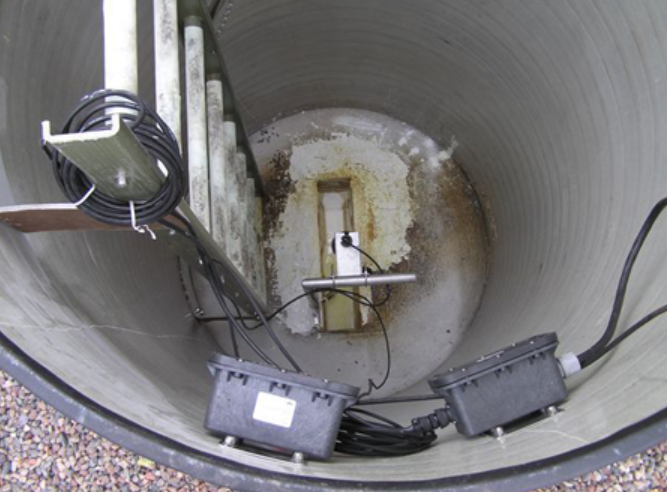

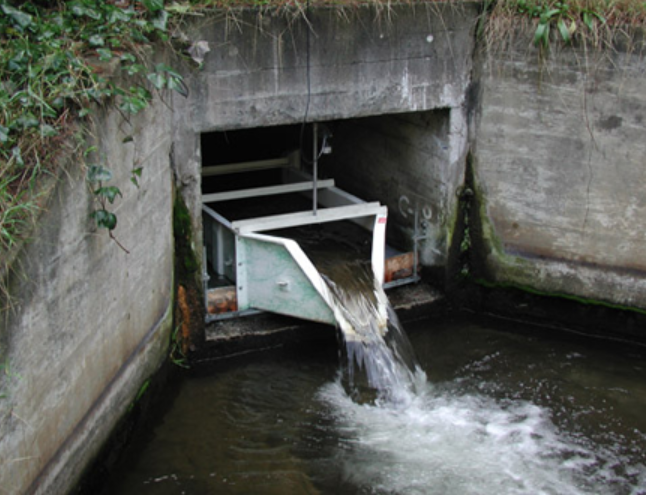

垂直可调（中心安装）
Plasti-Fab使用的垂直可调（居中安装）支架（并由Virtual Polymer Compounds复制）试图通过将支架安装在烟道上一定角度的部分上来解决固定支架的问题。支架位于水槽的中心线下方，以避免沿着水槽的侧壁发生任何潜在的湍流。
通过将传感器支架向上/向下滑动安装支架杆，可以垂直调节超声波传感器。通过绕垂直安装支架杆旋转传感器支架，可以进行非常有限的水平调节。
在除了最小的水槽之外的所有水槽上，必须拆下并卸下安装支架的支撑角，以接近传感器，如果必须维修传感器或必须使用校准目标来校准流量计，则会使支架变得笨拙。
以上即是”实际场景中常见的超声波传感器安装支架有哪些？介绍1” ，剩下的两种位置的安装，我们将在下一篇文章中为大家介绍。
