流量计安装指南-1

时间:2019-09-16 01:09:35 点击:0
任何流量计的流量测量精度受损的最常见方式可能是安装不正确,基于压力的流量计也不例外。
以下列表显示了安装基于压力的流量计元件时必须考虑的一些细节:
必要的上游和下游直管长度
beta;比率(孔径与管径的比值:beta;= d / D)
脉冲管分接头位置
点击完成
发射器相对于管道的位置

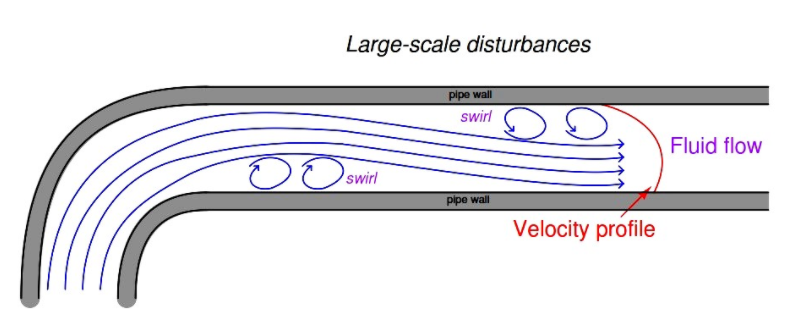

管道网络中的急转弯将大规模的湍流引入流域。
弯管,三通,阀门,风扇和泵是管道系统中大规模湍流的最常见原因。
在这方面,不同飞机上的连续弯管是一些最糟糕的情况。
当流体的自然流动路径受到这种管道布置的干扰时,该流体的速度分布变得扭曲;例如从管道的一个壁边界到另一个壁边界的速度梯度将不是有序的。
将出现流动流中的大漩涡(称为漩涡)。这可能会导致基于压力的流动元件出现问题,这些元件依赖于线性加速度(一维速度的变化)来测量流体流速。
如果流动曲线足够扭曲,则在元件处检测到的加速度可能太大或太小,因此不能正确地表示完整的流体流动。
因此,基于压力的流量计应始终位于主要干扰的上游,如控制阀和管道弯头。
湍流
如果扰动足够严重和/或足够靠近流动元件,则即使位于流动元件下游的扰动也可能影响测量精度。
不幸的是,除了最简单的流体系统外,上游和下游流动扰动都是不可避免的。
这意味着我们必须设法稳定流动元素附近的流动流速,以便精确测量流速。
一种非常简单且有效的稳定流动结构的方法是在流动元件前面(和后面)提供足够长度的直管。
如果有足够的时间,即使是最混乱的流动流也将”稳定”到一个对称的专业文件中。

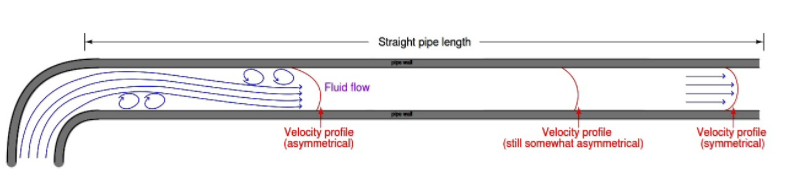

下图显示了管道弯头在流动流上的影响,以及在穿过足够长的直管后,速度分布如何恢复到正常(对称)形式:
