涡街流量计的工作原理是什么？
时间：2019-08-23 03:08:20
点击：0 次
涡街流量计可用于各种流体，即液体，气体和蒸汽。虽然需要经过验证才能满足特定应用的要求，但是一般在工业中，都会被视为首选产品。
涡流计基本上是频率计，因为它们测量由”钝体”或”脱落杆”产生的涡流的频率。
涡流只会从一定的速度（重新编号）开始，因此涡流计将具有一个被称为”截止”点的升高的零点。在速度变为零之前，仪表输出将被切割为零。

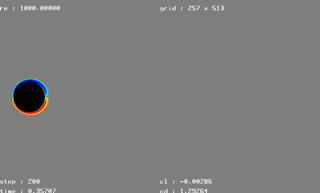

涡流示意图
在一定的回流（上方截止点），一些涡流计可能产生输出信号，这可能导致错误的解释。
涡流流量计是实际的体积流量计，如孔板流量计。这些像孔板米一样的侵入式仪表会在流量增加时导致压力下降，从而导致永久性损失。因此，接近其沸点的液体会在仪表上的压力下降到低于液体的蒸汽压力时引入空化。
一旦压力恢复到高于蒸汽压力，气泡就会形成。气蚀导致仪表发生故障，应始终避免。
以一定速度流动并通过固定障碍物的流体产生涡流。涡流的产生被称为卡曼的漩涡，漩涡的顶点将是近似的。虚张声势体下游1.2D。
一旦拉伸的导线开始在气流中振动，频率将与气流速度成正比，
St = f * d / V0（无尺寸）
St = Strouhal的号码
f =电线频率
d =电线直径
V0 =速度
这种现象被称为”涡旋脱落”，涡旋列被称为”卡曼的涡街”。
涡旋脱落的频率是流体速度的直接线性函数，频率取决于阻流体的形状和面宽。由于管道的阻塞宽度和内径或多或少是恒定的，因此频率由以下表达式给出 -
F =（圣* V）/ C * d
f =涡旋频率，Hz
St = strouhal的数量，维数更少
V =梭口杆处的流体速度，m / s
D =管道的内径，m
c =常数（比率d / D）
d =棚杆的面宽，m
涡流流量计上的压力损失梯度将具有与孔板流量计相似的形状。压力的最低点将位于脱落杆处（与孔板流量计的静脉收缩率相当）。这个压力点下游将逐渐恢复，最终导致永久压力损失。为了避免气蚀，静脉收缩时的压力损失是有意义的。
确保不发生气穴现象所需的最小背压是：
Pmin = 3.2 * Pdel + 1.25 * Pv
Pmin =流量计下游五个管道直径的最小所需压力
Pdel =以巴为单位计算的永久压力损失
Pv =在工作温度下的蒸汽压力，单位为bar
请记住 - 对于大多数涡流流量计，d / D将具有范围，0.22 - 0.26，并且频率od涡旋将取决于仪表的尺寸，更大的仪表，更低的频率。因此，涡街流量计的最大直径受到限制，因为仪表的分辨率可能成为一个问题。出于控制目的。
为了克服这个问题，使用了车载数字乘法器，它将乘以涡流频率而没有额外的误差。
频率感应原理
压电传感器 - 一对压电电子晶体内置于棚杆中。由于脱落杆将受到由脱落频率引起的交替力，压电晶体也将如此。
可变电容传感器 - 一对可变电容传感器内置于梭口杆中。由于脱落频率将导致由于力引起的交替微动，因此电容器将相应地改变其电容。
