金属管可变面积流量计是什么工作原理？
时间：2019-08-23 12:08:48
点击：0 次
金属管可变面积流量计是以浮子原理的运行来测量液体和气体的体积流量。它采用锥形金属管，允许浮子自由上下移动。可变面积流量计是工业上和实验室最常用的一种流量计。
当流动液体施加的向上力等于浮子的重量时，浮子到达稳定位置。浮动位置通过磁耦合系统传递到秤。
传递到指示器的从动磁体系统的旋转运动被线性化，并且流量直接指示在刻度上。

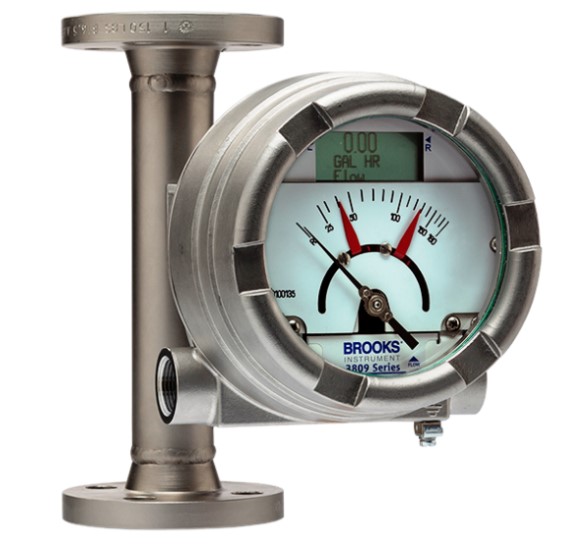

金属管可变面积流量计示意
金属管可变面积流量计原理：
流动路径具有锥形部分。含有磁铁的浮子位于锥形管中。流体从流量计的底部流出并向上穿过管。
浮子和锥形管产生的压差推动浮子向上，当浮子的重量和不同的压力平衡时浮子停止。换句话说，浮子的位置对应于流速。
通过磁耦合检测磁体在浮子中的运动，磁耦合将其转换成指针的运动。

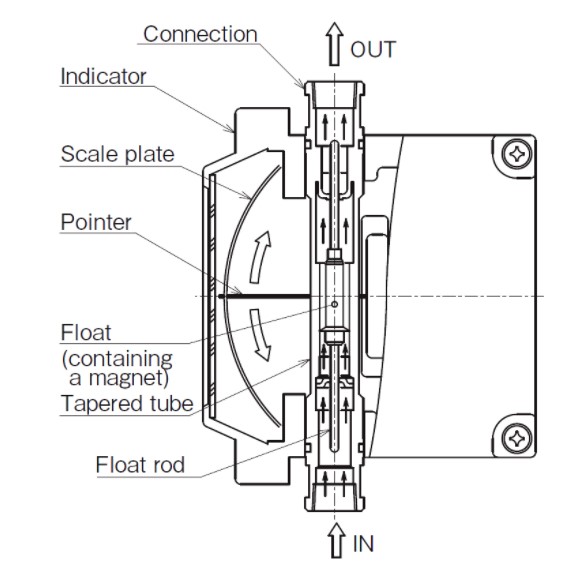

具体示意
虽然锥形管和螺纹部分通过钎焊压力焊（BPW）与高频感应加热焊接，但TIG焊可用于某些规格。
此款流量计也称之为转子流量计，包括一个在底部开有小孔的锥形渐缩管，一个可以在流体里自由运动的浮子，可广泛用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中。
以上即是”金属管可变面积流量计是什么工作原理？”的内容了，如果您对此还有疑问或者是想要更多的咨询该产品，欢迎随时联系錾科工作人员详询。
