流量计安装时对管道的要求是什么？
时间：2019-08-19 11:08:39
点击：0 次
扭曲的流体速度曲线是流量计读数不准确的最常见原因之一。流动中的漩涡或其他扭曲是由使管道系统起作用的T形管，弯头和阀门引起的。但是，为了保持流量计的功能，对流体的流动剖面有一些管道要求，这几乎完全取决于系统的管道方向。

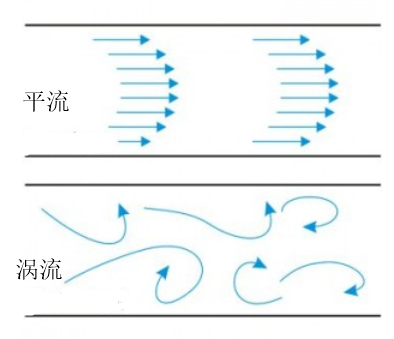

最佳情况下，具有”层流”流动剖面的流体平稳地移动通过管道。层流的速度在流动的中心处最高，并且在到达管壁时较慢。在大多数情况下，自然层流仅存在于直管道中。当在管道系统内存在90度角，半开阀，未对准的法兰或甚至管壁点蚀时，流过它的流体被破坏，这可能导致流量计读数不准确。流量计前后的直线运行越小，流量计的误差率百分比就越高。因此，流量计制造商一般建议必须存在一定长度的直线，其必须存在于其流量计的上游和下游。当然这些要求可因技术和制造商而异。
以下是基于所安装的流量测量技术类型的直管道的一些建议，供参考。
管道插入式流量计
直径小于6英寸的管道至少需要在流量计上游的管道直径的20倍和下游直管道的管道直径的10倍。直径6英寸或更大的管道在上游直线运行中需要15倍的管道直径，在下游直线运行中需要7.5倍的管道直径。（1英寸=2.5399999961392厘米）
电磁流量计
电磁流量计可以安装在水平线上，但这种方向并不理想。在这种情况下，在仪表上游的直管段和下游管道直径的3倍处必须至少有5倍的管道直径。任何小于管道直径的3倍，并且测试表明流量中断可以使仪表的错误率增加1.5％。电磁流量计安装的最佳实践要求将设备放置在垂直管道的一部分上，流动向上移动。
超声波流量计
具有多个光束的超声波仪表将受到流动轮廓干扰的影响小于仅有一个光束的仪表。与许多其他类似，这种类型的流量计应安装在弯头，阀门或减速器的上游。确保在仪表和障碍物之间允许尽可能长的直线管道。只要1％的额外误差是可接受的，直线长度可以短至管道直径的5倍。
涡轮流量计
所需的直线运行量可取决于上游存在多少扰动，尤其是在使用涡轮式流量计时。当仪表上游存在弯头，三通，过滤器或其他破坏时，直行应至少为管道直径的20倍。但是，仪表上游的部分打开的阀门将需要管道直径的25倍，并且多次中断（例如螺旋或连续弯头）可能需要50倍的管道直径。通常，涡轮流量计的下游直行要求约为管道直径的5-10倍。
安装涡街流量计时，管道的排列方式无关紧要。更重要的是，流体完全填满管道，流动剖面完全没有任何漩涡或扭曲。这通常需要一些控制阀，用于减小管道尺寸并保持仪表满载，以及大量的上游直管道。在上游控制阀和仪表之间，管道直径必须是直管道的30倍。并且，在流量计和下游阀之间应该有直线运行，至少相当于管道直径的5倍。
以上即是关于”流量计安装时对管道的要求是什么？”有关如何在管道系统中安装直线流量计的更多建议或者是意见，请不要犹豫，立即致电我们。
