插入式电磁流量计对插入管道深度的要求是什么样的?

时间: 2020-06-23 点击:

         插入式电磁流量计其基本原理是基于基于法拉第电磁感应定律。
         在插入管道深度等安装方面主要是有以下几个方面的注意事项:

        (1)要保证足够直管段流体在方向、管径以及阀门开度变化时,会产生涡流和流场畸变,这样会对传感器电极的测量产生影响,从而影响仪表的精度。所以要尽可能地离开弯管、手阀、调节阀等部件一定距离;
        (2)
尽量避免干扰源 、为了保障测量精度,传感器应避免在容易产生真空、气体、涡流等地方安装。传感器与智能变送器之间的通讯电缆要避开电动机等强电设备
        (3)保证流体与传感器磁场的垂直度在管道开孔安装取压短管时,焊接取压短管应注意垂直方向,要求焊接后短管轴线与管道轴线夹角为90,且法兰短管连接的延长线垂直通过管道横截面的圆心,这样能保证流体与磁场垂直;
        (4)
插入式电磁流量计一般的插入深度有3种情况:1/2、1/4、1/8,具体要根据实际产品参数来定。
        (5)
插入式电磁流量计保证良好的接地传感器输出信号的接地点应与被测介质电气连接。当流体割磁力线产生流量信号时,以流体本身作为0电位,一个电极上产生正电势,另一个电极上产生负电势,不断交替变化。因此,转换器输入端中点(信号电缆屏蔽层)必须与流体共处于0电位且导通,这样才能构成对称的输入回路。转换器的输入端中点通过传感器输出信号的接地点与被测流体电气连通。由于传感器的输出信号很小,只有几毫伏,为了提高仪表抗干扰能力,输入回路中的0电位必须接地。由于一般金属管道都与大地连通流动介质通过金属管道与大地电气连接所以并不要求电磁流量计单独设置接地装置,尤其是小口径电磁流量传感器。如果是非金属管道,就一定要和单独的接地线连接。

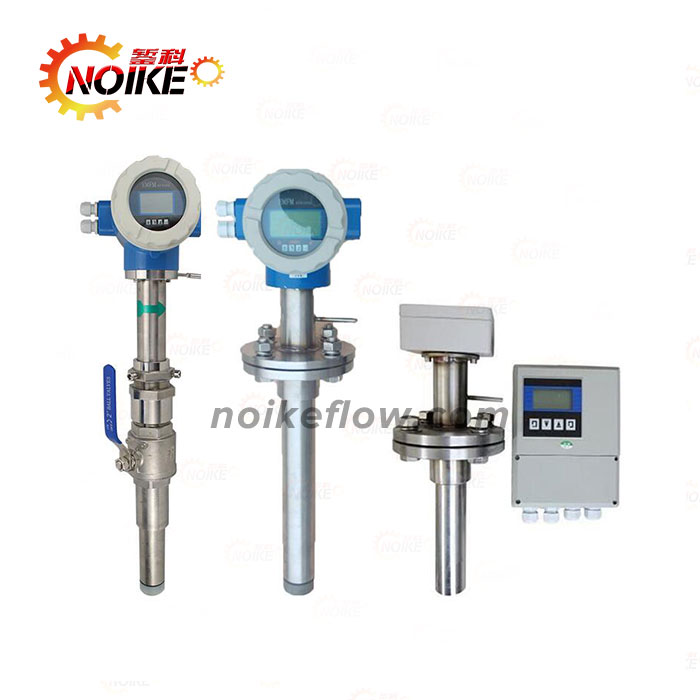

插入式电磁流量计

         在了解了以上的安装内容之后,您可能对插入式电磁流量计对插入深度的要求有所疑问。下面跟随小编一起来仔细了解下。
         那么插入式电磁流量计对插入管道深度的要求是什么样的?
         由于流体在管道中的层流现象,靠近管壁的流体流速较慢,靠近管道中心的流体流速较快,根据计算管道的D/8处最接近流体的平均速度。安装时要计算管道的壁厚和法兰管嘴的长度,确保传感器的电极插深在D/8位置(D表示管道通径)
,不过也不是所有的插入式流量计传感器都安装在管道的D/8位置,也有少数安装在管道的D/2位置,安装前一定要认真研究安装说明。
           以上即是“插入式电磁流量计对插入管道深度的要求是什么样的?”的相关内容了,如果您还有别的方面的疑问,请联系錾科工作人员详询哦~
