在差压降装置中，通过测量插入流中的障碍物上的压降来计算流量。 差压流量计基于伯努利方程，其中压降和进一步测量的信号是方波流速的函数。
dp =rho;v2/ 2（1）
其中：
dp =压差（Pa，psi）
rho;=流体密度（kg / m3，slugs / ft3）
v =流速（m / s，in / s）
请注意，通常使用”头”而不是”压力”
h = dp /gamma;（2）
即是
h =头（m，in）
gamma;=比重（N / m3，lb / ft3）
常见的差压流量计包含以下种类：
孔板
流动喷嘴
文丘里管
可变面积 - 转子流量计
孔板
利用孔板，通过来自部分阻塞管道的上游侧到下游侧的压力差来测量流体流量。阻碍流动的板提供精确测量的阻塞，使管道变窄并迫使流动的流体收缩。
孔板简单，便宜，几乎可以用于任何应用和任何材料。

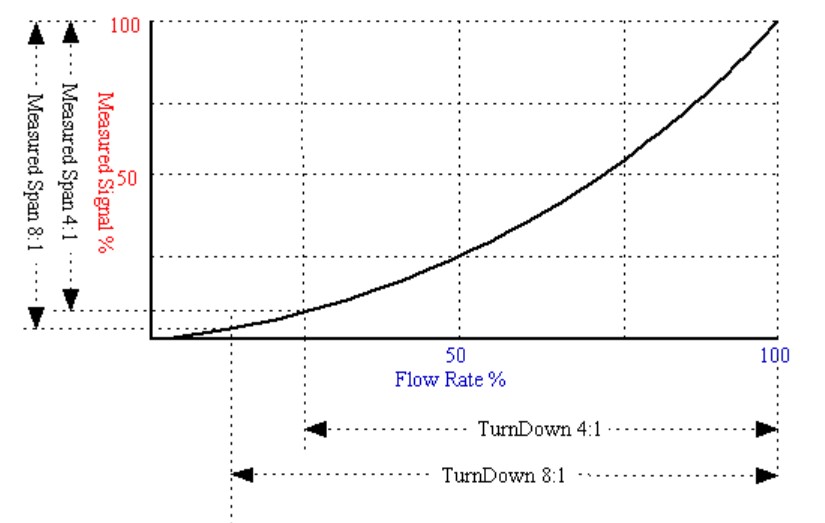

孔板的调低比小于5：1。在低流速下，它们的准确性很差。高精度取决于孔板的良好形状，上游侧具有锋利的边缘。磨损会降低精度。
（孔板，喷嘴和文丘里仪表 将在后期的文章中展开叙述）

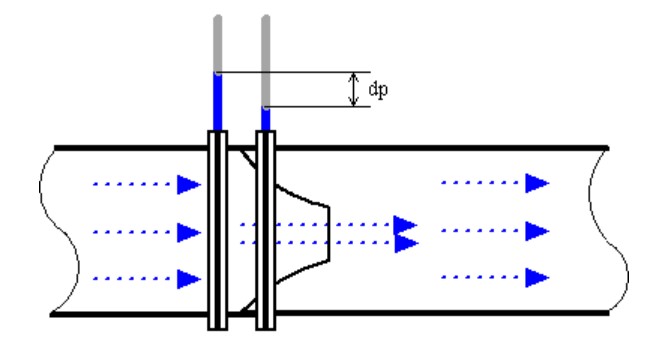

流动喷嘴
流动喷嘴通常用作工业应用中的空气和气体流动的测量元件。
流动喷嘴相对简单且便宜，并且可用于许多材料中的许多应用。
可以将调节比和精度与孔板进行比较。
声波喷嘴 - 关键（阻塞）流动喷嘴
当气体通过喷嘴加速时，速度增加，压力和气体密度降低。 最大速度是在喉咙处实现的，最小区域是破裂1马赫或声波。 此时，不可能通过降低下游压力来增加流量。 流动被阻塞。
这种情况用于许多控制系统中，以保持不受下游压力影响的固定，精确，可重复的气体流速。

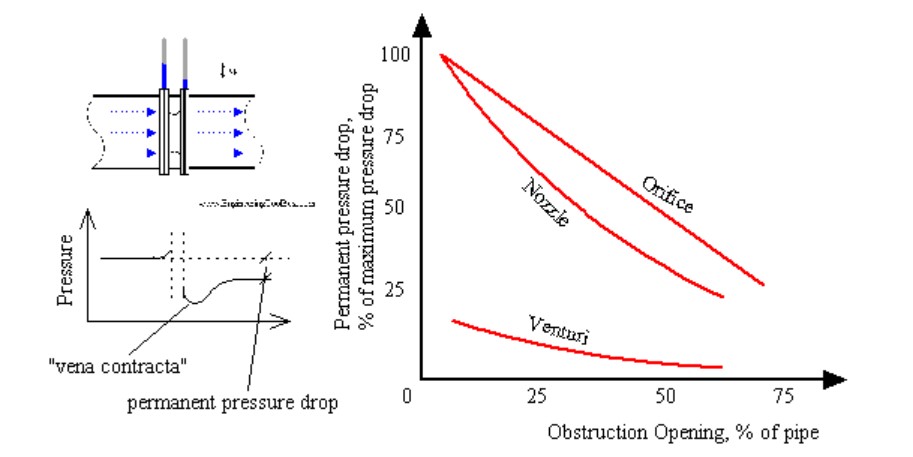

正如我们所看到的，孔板中的压降明显高于文丘里管中的压降。

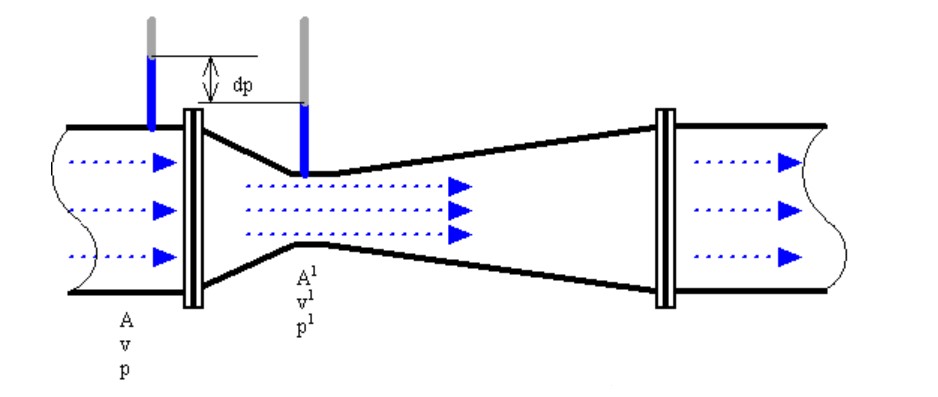

文丘里管
由于简单性和可靠性，文丘里管流量计通常用于需要比孔板提供更高的调低比或更低压降的应用中。
在文丘里管中，通过减小流动路径中的横截面流动面积来测量流体流动速率，从而产生压力差。在收缩区域之后，流体通过压力恢复出口部分，在那里恢复在收缩区域产生的高达80％的压差。
通过适当的仪器和流量校准，文丘里管流量可以降低到其满量程范围的约10％，并具有适当的精度。这提供了10：1的调低率。请注意，文丘里管或孔口的测压应安装在液压等级管线或管道下方。
可变面积流量计或转子流量计
转子流量计由垂直取向的玻璃（或塑料）管组成，顶部有一个较大的端部，以及一个可在管内自由移动的计量浮子。 流体流动导致浮子在管中上升，因为流体的向上压力差和浮力克服了重力的影响。
浮子上升直到浮子和管之间的环形区域充分增加，以允许向上的压差和浮力因子与向下的重力因子之间的动态平衡状态。
浮子的高度表示流速。 该管可以在适当的流动单元中校准和刻度。
转子流量计通常具有高达12：1的TurnDown比率。 准确度可能高达满量程评级的1％。
磁浮子可用于报警和信号传输功能。
